Opis produktu
Z80V1163W
Reling synchronizacji CABLOXX
Materiał: aluminium
długość: 1163 mm Do przycięcia wg wzoru: Szerokość wewnętrzna korpusu LW - 7mm (Dla korpusu z płyty 16mm)
Wymiar relingu: Rurka o średnicy zewnętrznej 7.00 mm
Synchronizacja zalecana jest dla szerokości korpusu powyżej 60cm.

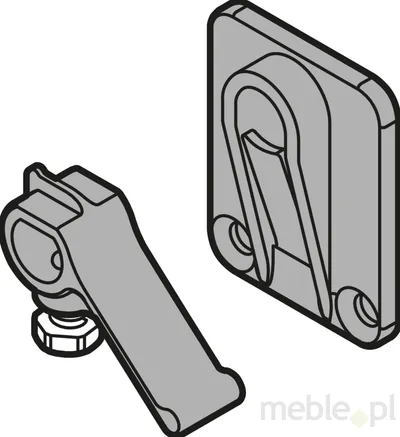

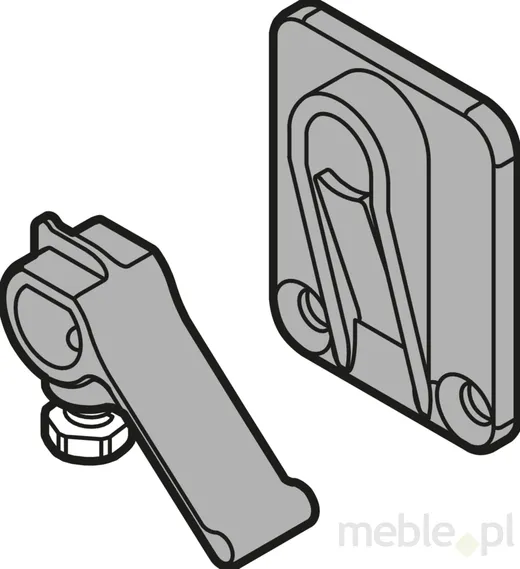

Aby zamontować reling synchronizacji konieczne jest dokupienie mocowań Z80V000A (foto nr 2).
Przy zastosowaniu synchronizacji konieczne jest zamontowania dodatkowego zestawu listwy zamka Z080S0...
Zamek centralny Blum oferuje szerokie możliwości projektowania systemów szuflad i prowadnic firmy Blum: LEGRABOX, TANDEMBOX, MOVENTO lub TANDEM.
CABLOXX charakteryzuje się dużą elastycznością - można go stosować do różnych wymiarów szafek, co pozwala na realizację różnych szerokości i wysokości korpusu oraz dowolnych wysokości szuflad.
Zamek centralny można zastosować razem z wszystkimi elektrycznymi i mechanicznymi technologiami ruchu Blum - BLUMOTION, SERVO-DRIVE, TIP-ON lub TIP-ON BLUMOTION.
Różne warianty kolorystyczne: brunatnoczarny, antracyt, jasnoszary i jedwabiście biały ułatwiają dopasowanie zaczepu zamka do kolorystyki szuflad.
Na każdą listwę zamka przypada aż do pięciu szuflad.
W systemie zamka centralnego Blum można wykorzystać zwykły cylinder zamka 16-22mm.
Cylinder KUPOWANY jest OSOBNO.

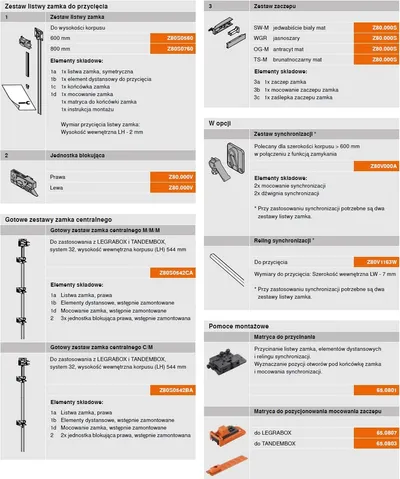

Dobór elementów składowych prezentuje zdjęcie nr 3.
Dla szerokości korpusu powyżej 60cm producent zaleca stosowanie synchronizacji.
Zalety systemu CABLOXX:

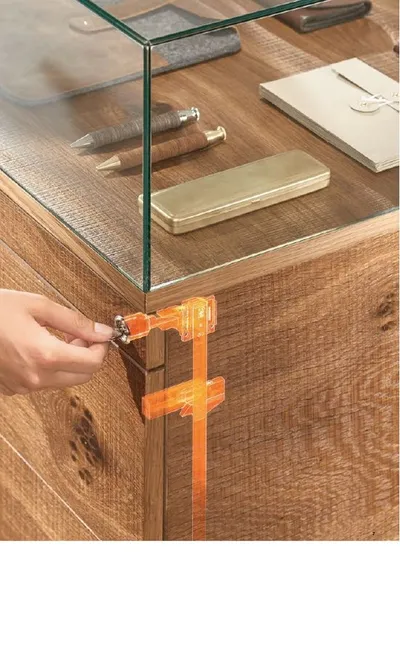

Szuflady są zamknięte i tym samym chronione przed dostępem osób nieuprawnionych.
Zabezpieczenie przed przewróceniem do mebli wolnostojących zintegrowane w CABLOXX, zapewnia większe bezpieczeństwo podczas korzystania z mebli.
Blokada wysuwu umożliwia otwarcie jednocześnie tylko jednej szuflady. Pozwala to na realizację mebli wolnostojących zgodnie z aktualnymi trendami w designie.
Zabezpieczenie przed dziećmi. Zagrożenia typu: środki czyszczące czy lekarstwa, są przechowywane w bezpiecznym miejscu poza zasięgiem dzieci.
Komfortowa obróbka i regulacja.
Możliwości regulacji wysokości, bocznej, nachylenia i głębokości.
Systemy szuflad i prowadnic w połączeniu z CABLOXX można montować za pomocą znanych pomocy montażowych jak i nowych:
65.081 matryca do przycinania listwy zamka i relingu synchronizacji, oraz wyznaczania pozycji otworów.
65.0807 Matryca do pozycjonowania mocowania zaczepu do Legrabox.
65.0803 Matryca do pozycjonowania mocowania zaczepu do Tandembox.
