Zestaw elementów do wykonania 4 drzwi przesuwnych do wnęki o wymiarze maksymalnym 270 cm wysokość i 300 cm szerokość.

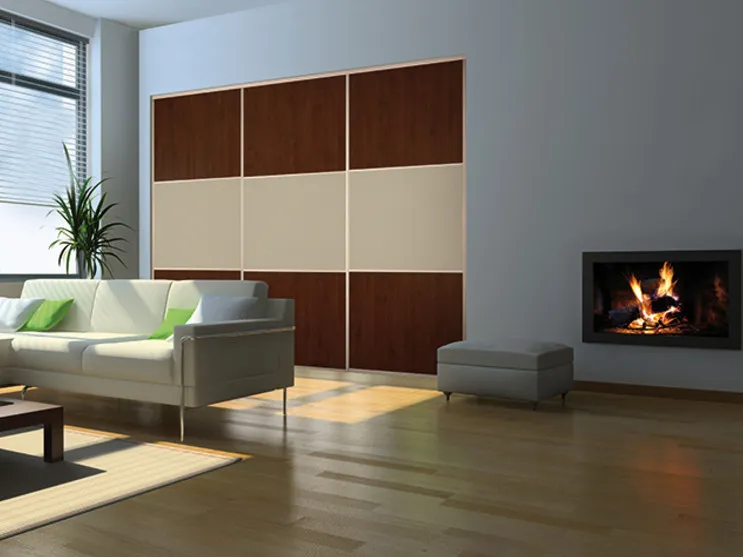

UWAGA ! Pierwsze zdjęcie to ilustracja poglądowa.
Rączka ERIS 18/P do płyty o grubości 18 mm
Kolor - Jasny brąz (satyna)
Materiał - aluminium
Wytrzymałość systemu - 50 kg na 1 front.
System Alu-Profil charakteryzuje się równa, cichą oraz długotrwałą pracą.
Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

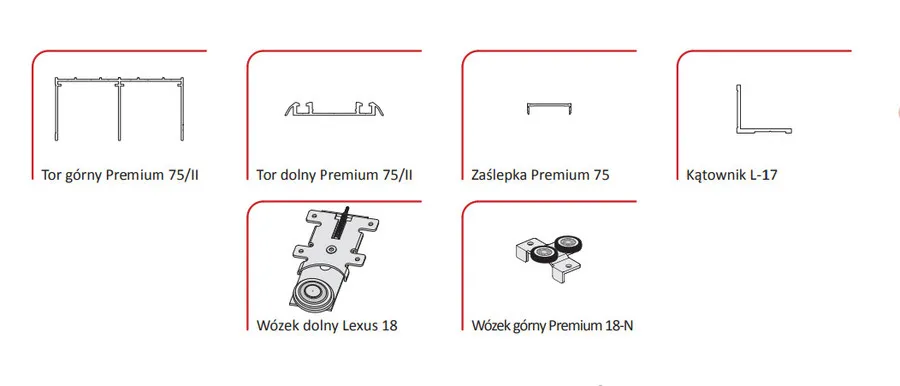

Zestaw zawiera ( foto 2 ):
1. Rączka ERIS 18/P dł.270cm - 8szt
2. Wózki górne Premium 18-N - 4kpl
3. Wózki dolne Lexus 18 - 4kpl
4. Tor górny 75/II dł.300cm - 1szt
5. Tor dolny 75/II dł.300cm - 1szt
6. Clip 75 dł.300cm - 1szt
7. Kątownik L17 dł.300cm - 1szt
8. Szczotka odbojowa 4,8x4 z klejem - 22mb
9. Szczotka przeciwkurzowa 6,7 x13 z klejem - 22mb
Zestaw nie zawiera formatek z płyty meblowej
UWAGA: MONTAŻ i OBLICZENIA WE WŁASNYM ZAKRESIE
Wysokość drzwi (rączki): wysokość światła otworu h ........- 38mm = ........... wysokość drzwi
Wysokość płyty: wysokość drzwi.........- 3mm= ...........wysokość płyty
Szerokość drzwi (rączki): (szerokość światła otworu ........ + zakładka ........ ) : ilość drzwi ....... = ........ szerokość drzwi
Szerokość płyty: szerokość drzwi ......... - 3mm = ......... szerokość płyty
Długość kątownika : szerokość drzwi ....... -44mm = ........ długość kątownika lub łącznika
Zakładki do 4szt drzwi = 48 mm
INSTRUKCJA MONTAŻU
Do montażu rączki nie należy stosować kleju montażowego.
Do systemu można dodatkowo zastosować:
- samodomykacz - mechanizm służący do wyhamowania i domknięcia drzwi
- łącznik H-17/18 - służący do połączenia 2 płyt o grubości 18 mm, stosowany np. w przypadku dwukolorowych frontów
- zamek do drzwi przesuwnych
- zapinka szczotki odbojowej - zapobiega odklejeniu się szczotki
- stoper (pozycjoner drzwi)
Wymienione wyżej elementy wyświetlą się w podpowiedzi po kliknięciu " Dodaj do koszyka"
