Zawieszka niewidoczna do szafek górnych Wurth SH64 z krótką płytką

Opis produktu

Zawieszka niewidoczna do szafek górnych Wurth SH64 z krótką płytką

Zawieszki SH64 są przeznaczone do niewidocznego montażu w korpusie. Posiadają wyprofilowane ramię wieszaka z zabezpieczeniem przed niezamierzonym wyczepieniem zawieszki z szyny. Można je montować zarówno na szynie, jak i hakach. Zawieszka SH64 wykonana jest ze stali ocynkowanej.

Produkt sprzedawany jest w komplecie (2 sztuki – prawa + lewa) z zaślepkami w kolorze białym.

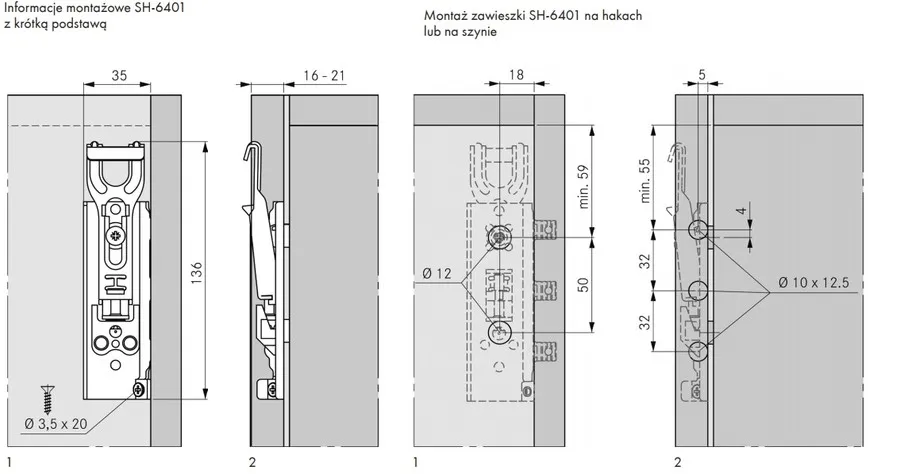

Wskazówka montażowa: Zabezpieczenie przed niezamierzonym wyczepieniem zgodnie z DIN EN 14749 działa przy zachowaniu 16 mm cofnięcia pleców od tylnej krawędzi boku. Zakres regulacji od 0 do 12 mm. Po wykonaniu montażu i wypoziomowaniu należy sprawdzić odstęp korpusu od ściany. W przypadku przekroczenia 12 mm odstępu korpusu od ściany należy podjąć dodatkowe środki zabezpieczające szafkę przed niezamierzonym wyczepieniem szafki

Informacje techniczne:

- nośność do 130 kg na jedną szafkę (para zawieszek) DIN EN 15939 przy wykorzystaniu wszystkich otworów montażowych przewidzianych dla wkrętów

- rozłożenie obciążenia na trzy trzpienie montażowe i wkręty

- regulacja położenia za pomocą wkrętaka PZ 2

- regulacja wysokości: +/- 7.7 mm

- boczna regulacja przy szerokości haka: 6 mm +/- 4 mm

- regulacja boczna za pomocą szyny zawieszenia: +/- 8 mm

Instrukcja_Montazu_SH_64.pdf

Instrukcja_Montazu_SH_64_2.pdf
