Rączka AFRODYTA 10/M (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 10 mm lub szkła 4 mm – linia MEDIUM 56
Profil AFRODYTA 10/M doskonale sprawdzi się do drzwi przesuwnych z płyty o grubości 10 mm lub szkła/lustra o grubości 4 mm z wykorzystaniem uszczelki do profilu.
System Aluprofil charakteryzuje się równą, cichą oraz długotrwałą pracą. Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.
Wymiary:
- długość: 270 cm
- szerokość: 2,8 cm
- wysokość: 2,2 cm
Materiał: aluminium
Kolor: czarny mat
Uwaga! Pierwsze zdjęcie przedstawia tylko kształt profilu, a nie rzeczywisty kolor produktu.

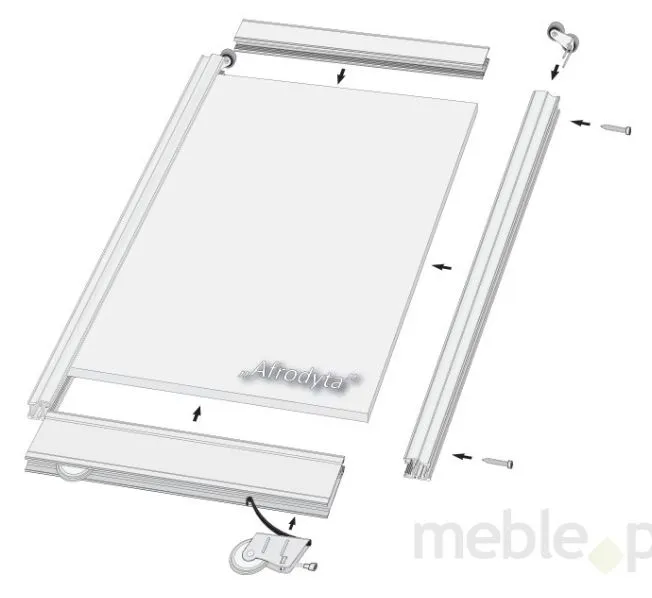

Aby skompletować system AFRODYTA, należy kupić (zdjęcie nr 2):
- wózek górny Medium 10-N
- wózek dolny Matrix 10
- tor górny 56/II Medium
- tor dolny 56/II Medium
- zaślepka Medium 56
- listwa górna 10
- listwa dolna 10
- blachowkręt 6,3 x 32

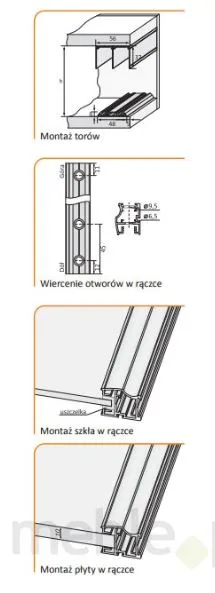

Wymiary montażowe oblicza się wg wzorów:
- wysokość drzwi/rączki = wysokość światła otworu - 38 mm
- wysokość płyty = wysokość drzwi - 66 mm
- szerokość drzwi = (szerokość światła otworu + zakładka) : liczba drzwi
- szerokość płyty = szerokość drzwi - 37 mm
- wysokość lustra/szyby = wysokość płyty - 4 mm
- szerokość lustra/szyby = szerokość płyty - 4 mm
- długość listw/łącznika = szerokość drzwi - 53 mm
Istnieje możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów:
- zakładki do 2 szt. drzwi = 23 mm
- zakładki do 3 szt. drzwi = 46 mm
- zakładki do 4 szt. drzwi = 46 mm
- zakładki do 4 szt. drzwi = 69 mm
Uwaga! Do montażu profilu (rączki) nie stosujemy kleju montażowego!
Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.
