Szablon SBL3 do wiercenia otworów do montażu zawiasów puszkowych i prowadników
Art. A0683 800 400
Mały poręczny szablon pozwalający na wykonanie profesjonalnego montażu zawiasów meblowych i prowadników

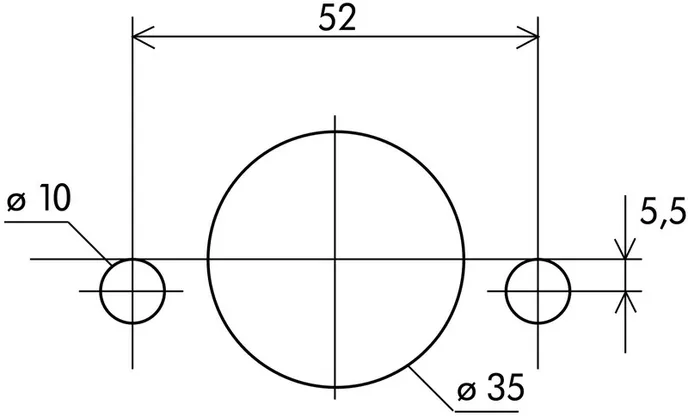

• Szablon wyposażony w zestaw wierteł:
1 szt. Ø35 mm, głębokość wiercenia 13,5 mm
2 szt. Ø10 mm, głębokości wiercenia 12 mm
• Możliwość regulacji odległości puszki od krawędzi elementu (Ta) w zakresie od +8mm do –7 mm.
• Maksymalna grubość obrabianego materiału 25 mm.
• Przeniesienie momentu obrotowego z wiertarki za pomocą grotu sześciokątnego.
• Szablon do montażu prowadników umożliwia dokładne wykonanie otworów pod Eurowkręty w odstępie 32 mm w odległości od krawędzi elementu 37 mm.
• Idealny przyrząd do przygotowania otworów do montażu zawiasów typu TWIN
• Przy zastosowaniu wiertła 35 mm do wiercenia głównego otworu oraz wiertel bocznych jako znaczników znakomicie nadaje się do montażu zawiasów przykręcanych.
Maks. zakres zacisku 25 mm
Min./maks. odległość pomiędzy puszką a krawędzią drzwi -7-8 mm
Materiał: Stal / odlew cynkowy / tworzywo sztuczne
Rodzaj napędu: Sześciokąt
Instrukcja
Zdjęcie nr 5
Opis:
A korpus mebla
B drzwi mebla
1. szablon do montażu prowadnika
2. szablon do montaży zawiasu
3. mimośrodowa regulacja odstępu Ta
4. element mocujący
Szablon 1 przyłożyć do korpusu A i następnie wywiercić otwory Ø5 mm pod Eurowkręty
Ustawić w szablonie 2, za pomocą mimośrodów 3 odstęp Ta
Zamocować szablon 2 na drzwiach uwzględniając rozmiar „U” jako naddatek na zachodzenie drzwi na korpus – w tym celu należy wykorzystać skalę na szablonie.
Zamocować grot sześciokątny w wiertarce i wywiercić otwory.
Zdjęcie nr 5

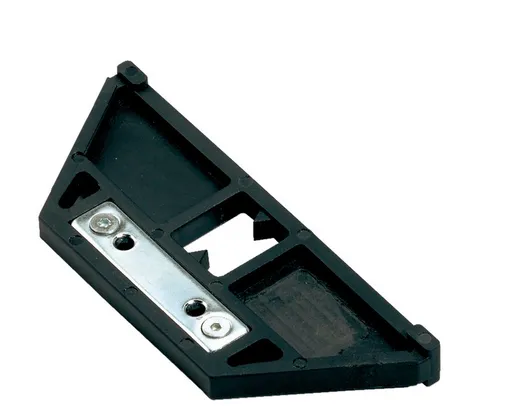

Wyznaczanie otworów pod prowadniki.
Do szablonu można dokupić części zamienne:
Wiertła boczne Ø10mm A0683 800 410
Wiertło Ø35 mm A0683 800 435
Szablon do prowadników A0683 800 40
Grot napędowy 6-kt. A0683 800 411
Śruba do napędu wierteł A0683 800 4
