Wzornik VBL 2 do otworów pod złącza systemowe SV20
Art nr A0683 800 460
• Prosta obsługa
• Możliwość wykonania otworów przy użyciu ręcznej wiertarki
Zawartość zestawu:
1. Wzornik do łączników mocowanych w wieńcach/półkach
2. Wzornik do łączników mocowanych w bokach
3. Grot 6 kt do przeniesienia napędu z wiertarki

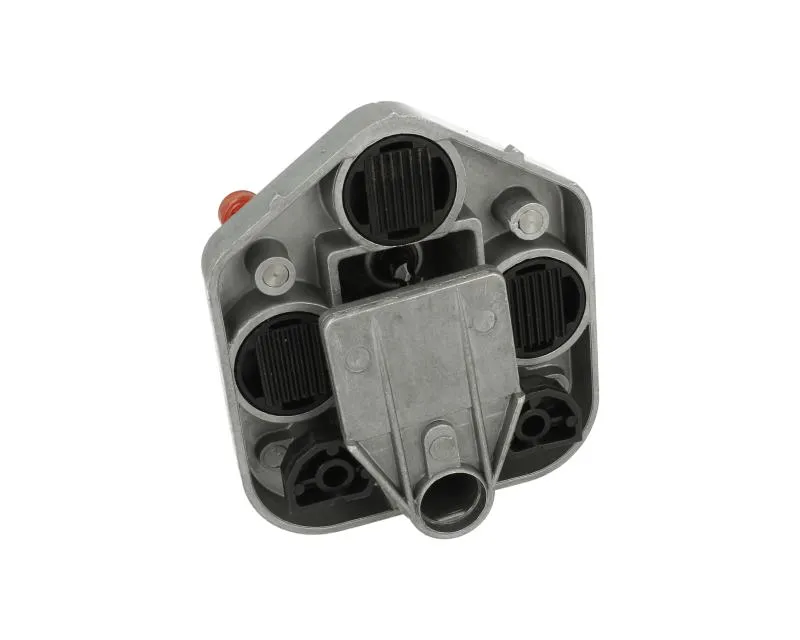

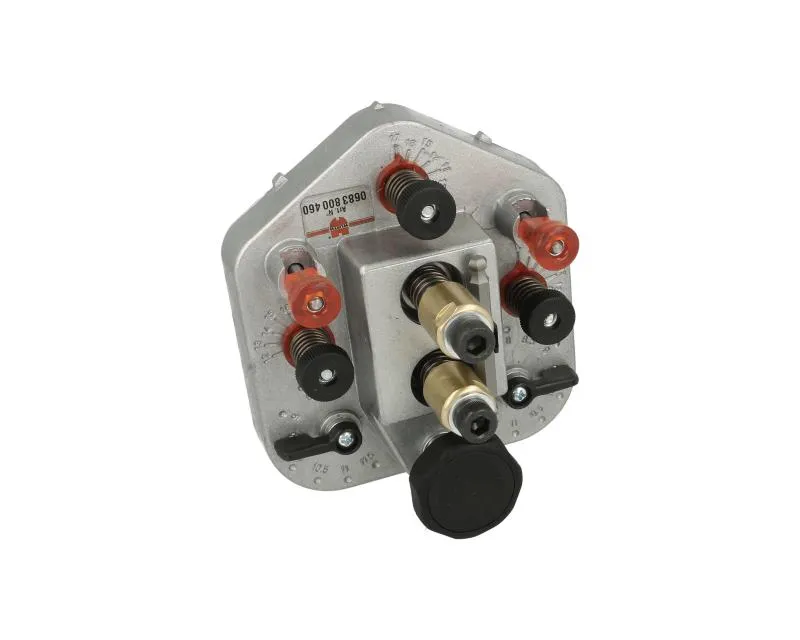

1. Wzornik do łączników mocowanych w wieńcach/półkach
• Korpus z odlewu aluminowego
• Możliwość regulacji głębokości wiercenia w zakresie 12-17 mm
• Pozycjonowanie wiertła wzornika w odległości od 8 do 11,5 mm od krawędzi elementu wierconego
• Boczne ograniczniki do wyznaczenia odległości 37 mm od krawędzi.
• Gniazdo 6 kt. do przekazania momentu obrotowego
• Wzornik standardowo wyposażony w wiertła o średnicy 20 mm i 10 mm
2. Wzornik do łączników mocowanych w bokach
• Korpus z tworzywa sztucznego
• Do wykonania otworów 5 mm
• Otwory w odstępach 32 mm
• Ścianki otworów wykonane z hartowanych tulei
• Do zastosowania do materiałów o grubości 16 mm oraz 19 mm (różne ustawienia)
UWAGA! Wiertło 5 mm nie wchodzi w zakres dostawy
Elementy składowe - Zdjęcie nr 3
1. boczny ogranicznik
2. ogranicznik głębokości wiercenia
3. grot 6-kt
4. boczny ogranicznik lewy
5. skala głębokości wiercenia
6. skala odległości wiercenia od krawędzi
7. pokrętło do mocowania wzornika
8. regulacja odległości wiercenia
9. napęd wiertła 20 mm
10. napęd wiertła 10 mm
11. wskaźnik osi wzornika
12. stopka ograniczenia głębokości wiercenia
13. wskaźnik bocznej krawędzi elementu (w przypadku użycia funkcji ogranicznika bocznego)
14. ogranicznik odległości wiercenia od krawędzi
15. boczny ogranicznik
16. ogranicznik głębokości wiercenia
17. boczny ogranicznik
18. przedni ogranicznik
19. stopa mocujàca
20. tuleje prowadzàce
21. boczny ogranicznik
