Zestaw elementów do wykonania 3 sztuk drzwi przesuwnych do wnęki o wymiarze maksymalnym wys. 270 cm i szer. 300 cm
System Aluprofil charakteryzuje się równą, cichą oraz długotrwałą pracą. Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

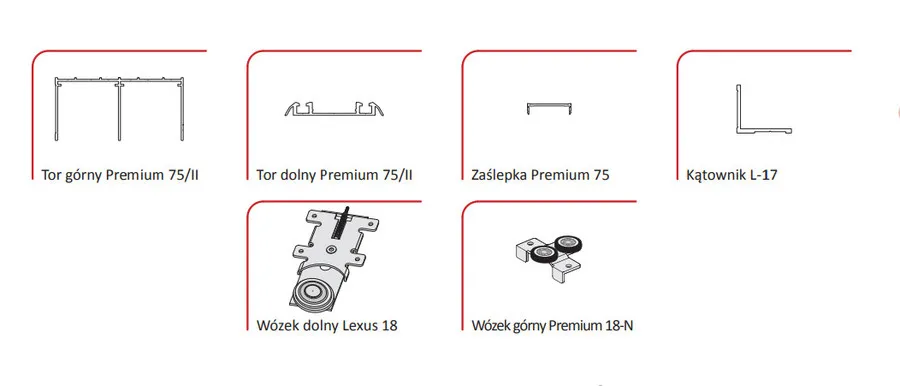

Zestaw zawiera następujące elementy (zdjęcie nr 2):
- rączka ERIS 18/P dł. 270 cm - 6 szt.
- wózki górne Premium 18-N - 3 kpl
- wózki dolne Lexus 18 - 3 kpl
- tor górny 75/II dł. 300 cm - 1 szt.
- tor dolny 75/II dł. 300 cm - 1 szt.
- zaślepka do toru dolnego 75 dł. 300 cm - 1 szt.
- kątownik L17 dł. 300 cm - 1 szt.
- szczotka odbojowa 4,8x4 z klejem - 17 mb
- szczotka przeciwkurzowa 6,7 x13 z klejem - 17 mb
Zestaw nie zawiera formatek z płyty meblowej.
Rączka ERIS 18/P do płyty o grubości 18 mm:
- wytrzymałość systemu: 50 kg na 1 front
- materiał: aluminium
- kolor: srebrny
Uwaga! Pierwsze zdjęcie jest ilustracją poglądową.
Wymiary montażowe oblicza się wg wzorów:
- wysokość drzwi (rączki) = wysokość światła otworu - 34 mm
- wysokość płyty = wysokość drzwi - 3 mm
- szerokość drzwi = (szerokość światła otworu + zakładka) : liczba drzwi
- szerokość płyty = szerokość drzwi - 3 mm
- długość kątownika/łącznika = szerokość drzwi - 44 mm
- zakładki do 3 szt. drzwi = 32 mm
Do montażu rączki nie należy stosować kleju montażowego.
Do systemu można dodatkowo zastosować (elementy wyświetlą się po dodaniu do koszyka):
- samodomykacz - mechanizm służący do wyhamowania i domknięcia drzwi
- łącznik H-17/18 - służący do połączenia 2 płyt o grubości 18 mm, stosowany np. w przypadku dwukolorowych frontów
- zamek do drzwi przesuwnych
- zapinka szczotki odbojowej - zapobiega odklejeniu się szczotki
- stoper (pozycjoner drzwi)
INSTRUKCJA MONTAŻU
