Zestaw elementów do wykonania kompletnej szafy 2-drzwiowej do wnęki o wymiarze maksymalnym 270 cm wysokość i 170 cm szerokość.
Rączka ERIS 18/P do płyty o grubości 18mm
Kolor - Srebrny
Materiał - aluminium
UWAGA ! Pierwsze zdjęcie to ilustracja poglądowa.
System charakteryzuje się równa, cichą oraz długotrwałą pracą.
Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.
Wytrzymałość systemu - 50 kg na 1 front.

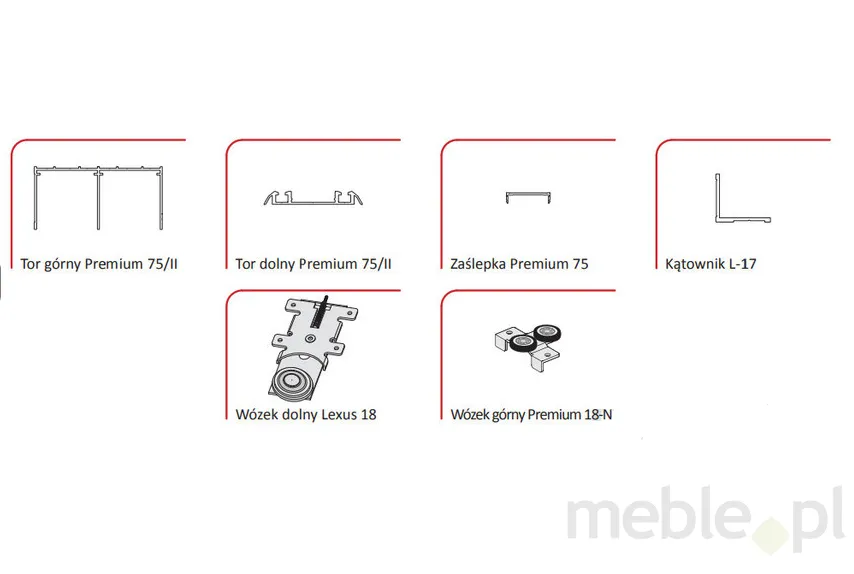

Zestaw zawiera ( foto 3 ):
Rączka ERIS 18/P dł.270cm - 4szt
Wózki górne Premium 18-N - 2kpl
Wózki dolne Lexus 18 - 2kpl
Tor górny 75/II dł.170cm - 1szt
Tor dolny 75/II dł.170cm - 1szt
Clip 75 dł.170cm - 1szt
Kątownik L17 dł.170cm - 1szt
Szczotka odbojowa 4,8x4 z klejem - 11mb
Zestaw nie zawiera formatek z płyty meblowej
UWAGA: MONTAŻ i OBLICZENIA WE WŁASNYM ZAKRESIE wg Wzorów podanych poniżej:
Wysokość drzwi (rączki): wysokość światła otworu h ........- 34mm = ........... wysokość drzwi
Wysokość płyty: wysokość drzwi.........- 3mm= ...........wysokość płyty
Szerokość drzwi (rączki): (szerokość światła otworu ........ + zakładka ........ ) : ilość drzwi ....... = ........ szerokość drzwi
Szerokość płyty: szerokość drzwi ......... - 3mm = ......... szerokość płyty
Długość kątownika : szerokość drzwi ....... -44mm = ........ długość kątownika lub łącznika
Zakładki do 2 szt. drzwi = 16 mm
Do montażu rączki nie należy stosować kleju montażowego.
Do systemu można dodatkowo zastosować:
Samodomykacz - mechanizm służący do wyhamowania i domknięcia drzwi
Łącznik H-17/18 - służący do połączenia 2 płyt o grubości 18 mm, stosowany np. w przypadku dwukolorowych frontów
Zamek do drzwi przesuwnych
Zapinka szczotki odbojowej - zapobiega odklejeniu się szczotki
Stoper (pozycjoner drzwi)
Wymienione wyżej elementy wyświetlą się jako podpowiedź po kliknięciu "Dodaj do koszyka"
