Rączka NEPTUN 18/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 18 mm.
Linia Premium 75.
UWAGA: Pierwsze zdjęcie przedstawia tylko kształt profilu , rzeczywisty kolor znajduje się na ostatniej ilustracji .
Rączka NEPTUN występuje również w wersji do drzwi przesuwnych wykonanych z płyty o grubości 16 mm co umożliwia montaż lustra w rączce ( płyta gr.12 mm + szkło gr.4 mm)
Kolor jasny brąz.
Długość 270 cm.
Wykonana z aluminium.
Produkowana również w kolorze srebrnym.
Możliwość zamówienia w dowolnym kolorze wg palety RAL za dopłatą 100%.
System Alu-Profil charakteryzuje się równa, cichą oraz długotrwałą pracą.
Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

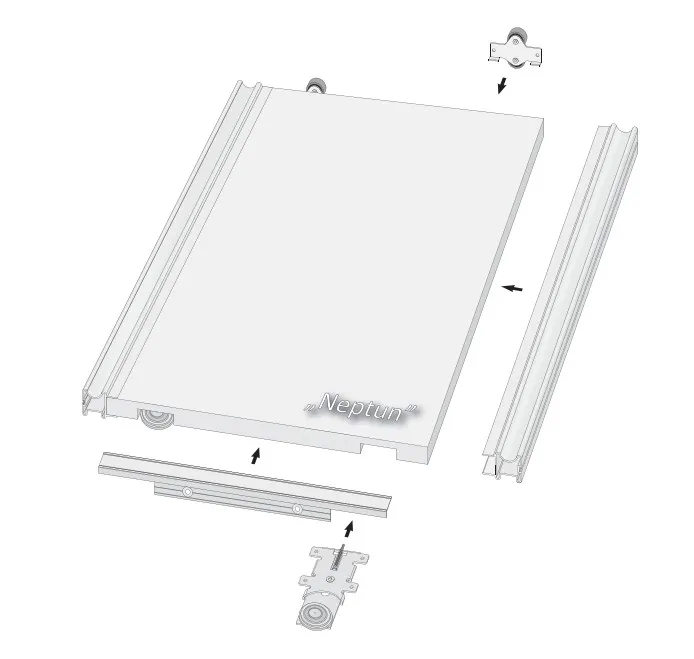

UWAGA! Aby skompletować system NEPTUN należy kupić: (fot. nr. 2)
1. Wózek górny Premium 18/S
2. Wózek dolny Lexus 18
3. Tor górny 75/II
4. Tor dolny 75/II
5. Clip, Zaślepka Premium 75
Obliczenie wymiaru płyty wg wzoru:
Aby obliczyć wysokość drzwi (rączki)
wysokość światła otworu h ........- 38mm = ........... wysokość drzwi
Aby obliczyć wysokość płyty:
wysokość drzwi.........- 3mm= ...........wysokość płyty
Aby obliczyć szerokość drzwi:
(szerokość światła otworu ........ + zakładka ........ ) : ilość drzwi ....... = ........ szerokość drzwi
Aby obliczyć wysokość lustra lub szyby:
wysokość płyty ........ - 4 mm = ........ wysokość lustra lub szyby
Aby obliczyć szerokość lustra lub szyby:
szerokość płyty ........ - 4mm = ........ szerokość lustra lub szyby
Aby obliczyć szerokość płyty:
szerokość drzwi ......... - 50mm = ......... szerokość płyty
Aby obliczyć długość kątownika lub łącznika:
szerokość drzwi ....... -73mm = ........ długość kątownika lub łącznika

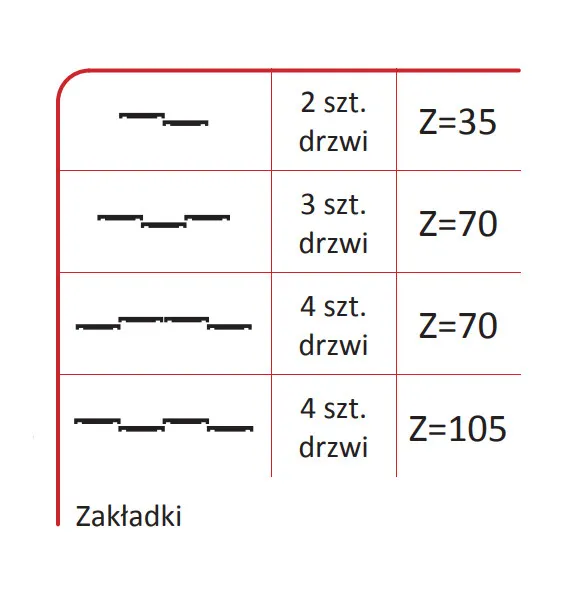

Możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów
Zakładki do 2 szt. drzwi = 35mm
Zakładki do 3 szt. drzwi = 70mm
Zakładki do 4 szt. drzwi =105mm

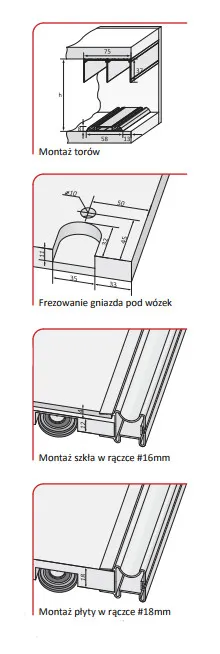

INSTRUKCJA MONTAŻU
UWAGA: do montażu Profilu (rączki) nie stosujemy kleju montażowego.
Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.
