Rączka WENUS EKO 18/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 18 mm.
Linia PREMIUM 75

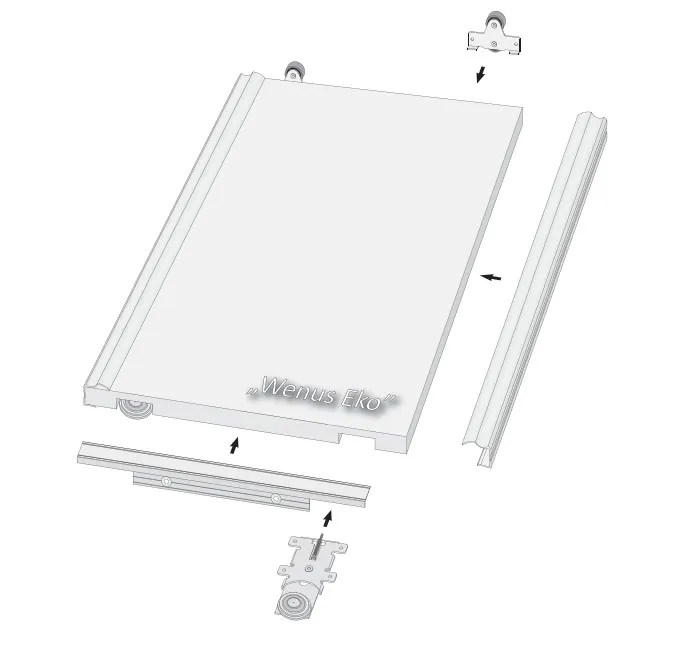

UWAGA: Pierwsze zdjęcie przedstawia tylko kształt profilu , rzeczywisty kolor znajduje się na ostatniej ilustracji .
Długość 270 cm.
Wykonana z aluminium w kolorze jasny brąz.
Produkowana również w kolorze srebrnym..
Możliwość zamówienia w dowolnym kolorze wg palety RAL za dopłatą 100%.
System Alu-Profil charakteryzuje się równą, cichą oraz długotrwałą pracą.
Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.

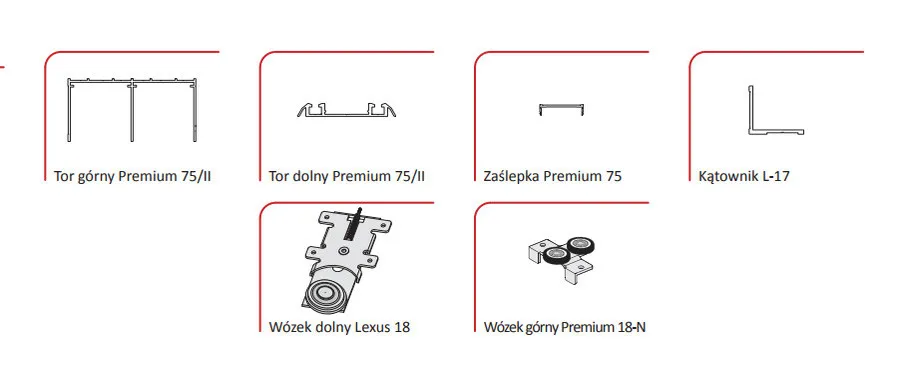

UWAGA ! Aby skompletować system WENUS Eko należy kupić: (fot. nr. 2)
1. Wózek górny Premium 18-N
2. Wózek dolny Lexus
3. Tor górny 75/II
4. Tor dolny 75/II
5.Zaślepka do toru dolnego 75/II
6. Kątownik L-17
Obliczenie wymiaru płyty wg wzoru:
Aby obliczyć wysokość drzwi (rączki)
wysokość światła otworu h ........- 38mm = ........... wysokość drzwi
Aby obliczyć wysokość płyty:
wysokość drzwi.........- 3mm= ...........wysokość płyty
Aby obliczyć szerokość drzwi
(szerokość światła otworu ........ + zakładka ........ ) : ilość drzwi ....... = ........ szerokość drzwi
Aby obliczyć szerokość płyty:
szerokość drzwi ......... - 3mm = ......... szerokość płyty
Aby obliczyć długość kątownika lub łącznika:
szerokość drzwi ....... -54mm = ........ długość kątownika lub łącznika

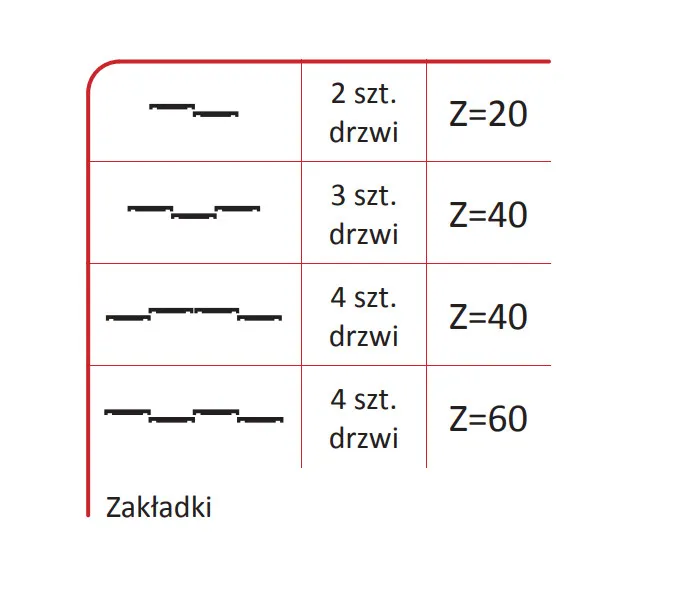

Możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów
Zakładki do 2 szt. drzwi = 20mm
Zakładki do 3 szt. drzwi = 40mm
Zakładki do 4 szt. drzwi =60mm

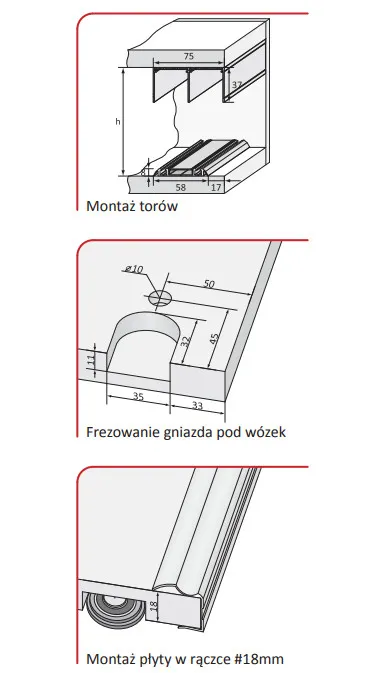

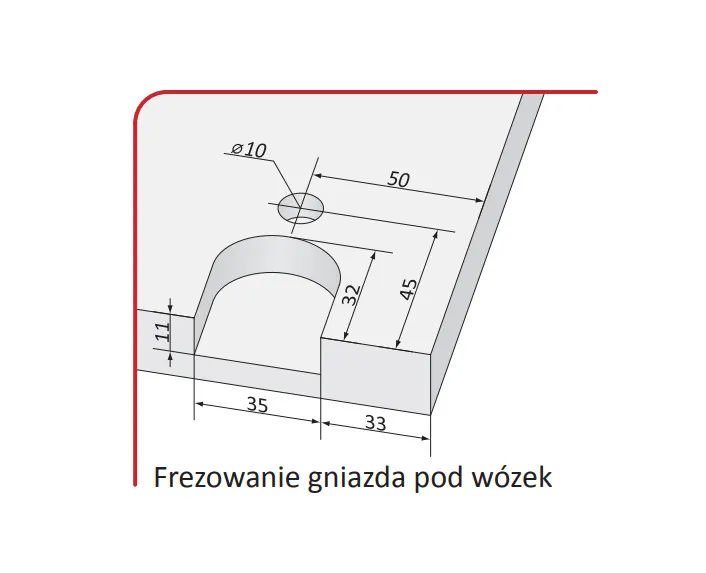

INSTRUKCJA MONTAŻU
UWAGA: do montażu Profilu (rączki) nie stosujemy kleju montażowego.
Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.
