Rączka URAN 10/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 10 mm lub szkła grubości 4 mm – linia PREMIUM 75
Profil URAN 10/P doskonale sprawdzi się do drzwi przesuwnych z płyty o grubości 10 mm lub szkła/lustra o grubości 4 mm z wykorzystaniem uszczelki do profilu.
System Aluprofil charakteryzuje się równą, cichą oraz długotrwałą pracą. Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.
Istnieje możliwość zamówienia produktu w dowolnym kolorze wg palety RAL za dopłatą 460 zł brutto (1-9 elementów). Czas realizacji zamówienia na lakierowane elementy wynosi 15 dni roboczych.
Wymiary:
- długość: 270 cm
- szerokość: 2,4 cm
- wysokość: 3,1 cm
Materiał: aluminium
Kolor: srebrny

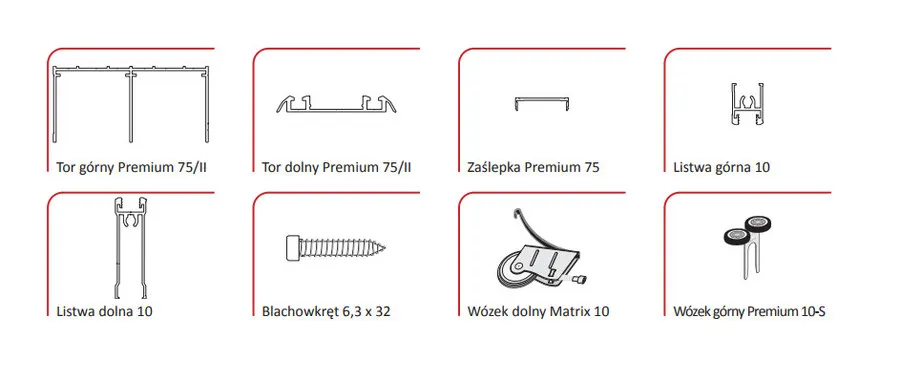

Aby skompletować system URAN, należy kupić (zdjęcie nr 3):
- wózek górny Premium 10-S
- wózek dolny Matrix 10
- tor górny 75/II
- tor dolny 75/II
- zaślepka do toru 75/II
- listwa dolna 10
- listwa górna 10
- blachowkręt 6,3x32
- uszczelka do szkła (opcjonalnie przy montażu szkła)
Wymiary montażowe oblicza się wg wzorów:
- wysokość drzwi/rączki = wysokość światła otworu - 38 mm
- wysokość płyty = wysokość drzwi - 66 mm
- szerokość drzwi = (szerokość światła otworu + zakładka) : liczba drzwi
- szerokość płyty = szerokość drzwi - 30 mm
- wysokość lustra/szyby = wysokość płyty - 4 mm
- szerokość lustra/szyby = szerokość płyty - 4 mm
- długość kątownika/łącznika = szerokość drzwi - 46 mm

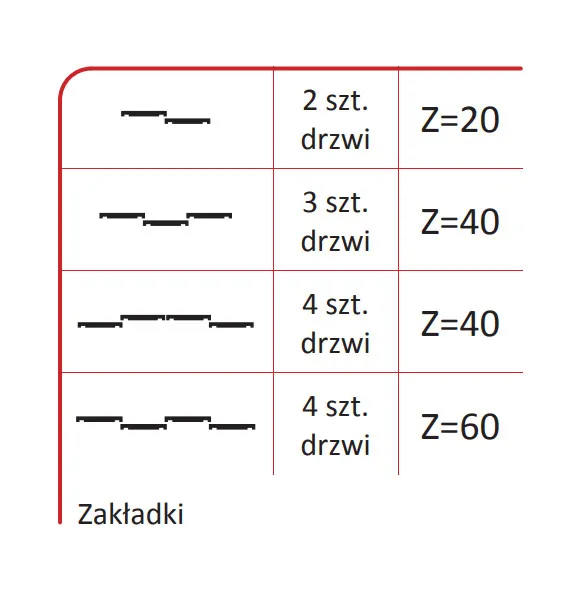

Istnieje możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów:
- zakładki do 2 szt. drzwi = 20 mm
- zakładki do 3 szt. drzwi = 40 mm
- zakładki do 4 szt. drzwi = 40 mm
- zakładki do 4 szt. drzwi = 60 mm
Uwaga! Do montażu profilu (rączki) nie stosujemy kleju montażowego!
Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.

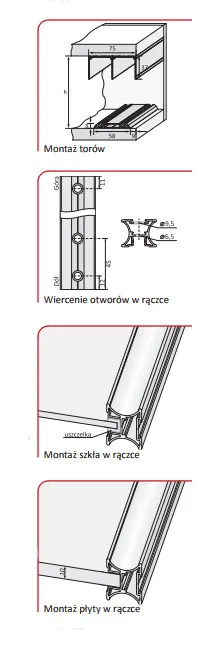

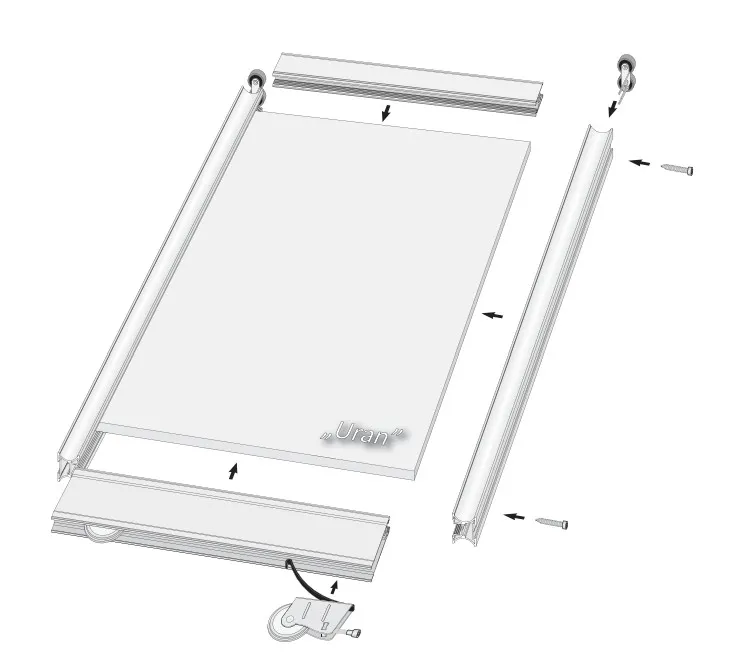

INSTRUKCJA MONTAŻU
