Rączka ORION 18/P (Profil) do drzwi przesuwnych wykonanych z płyty o grubości 18 mm – linia PREMIUM 75
System Aluprofil charakteryzuje się równą, cichą oraz długotrwałą pracą. Gwarancja producenta 5 lat na bezawaryjną pracę systemu jezdnego.
Istnieje możliwość zamówienia produktu w dowolnym kolorze wg palety RAL za dopłatą 460 zł brutto (1-9 elementów). Czas realizacji zamówienia na lakierowane elementy wynosi 15 dni roboczych.

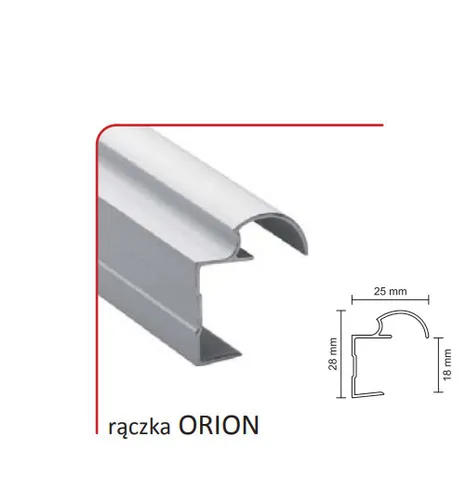

Wymiary:
- długość: 270 cm
- szerokość: 2,5 cm
- wysokość: 2,8 cm
Materiał: aluminium
Kolor: srebrny

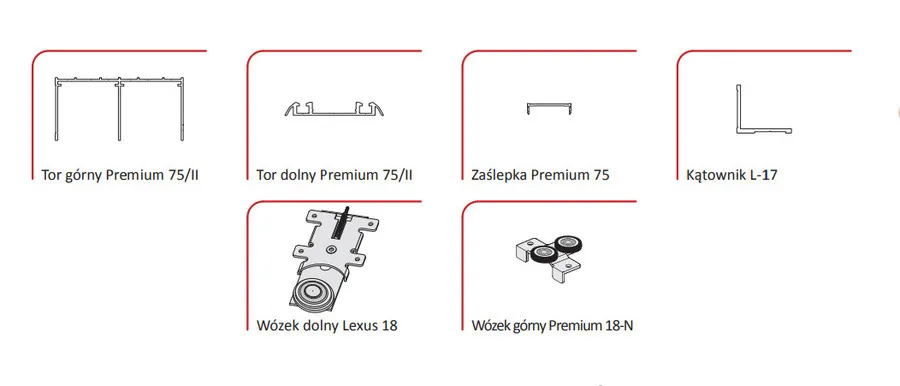

Aby skompletować system ORION, należy kupić (zdjęcie nr 2):
- wózek górny Premium 18-N
- wózek dolny Lexus 18
- tor górny 75/II
- tor dolny 75/II
- zaślepka toru dolnego 75/II
- kątownik L-17

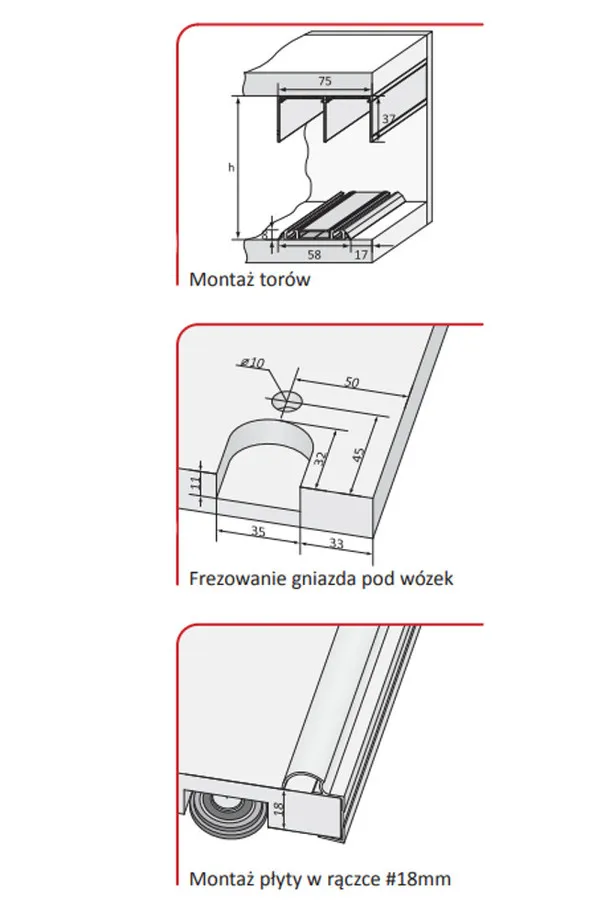

Wymiary montażowe oblicza się wg wzorów:
- wysokość drzwi/rączki = wysokość światła otworu - 34 mm
- wysokość płyty = wysokość drzwi - 3 mm
- szerokość drzwi = (szerokość światła otworu + zakładka) : liczba drzwi
- szerokość płyty = szerokość drzwi - 3 mm
- długość kątownika/łącznika = szerokość drzwi - 50 mm
Istnieje możliwość montażu 2, 3 lub 4 frontów. Dane do wyliczenia zakładek zależnie od zastosowanej liczby frontów:
- zakładki do 2 szt. drzwi = 19 mm
- zakładki do 3 szt. drzwi = 38 mm
- zakładki do 4 szt. drzwi = 57 mm
Uwaga! Do montażu profilu (rączki) nie stosujemy kleju montażowego!
Firma ALUPROFIL nie ponosi odpowiedzialności za odkształcenia profili spowodowane użyciem płyty złej jakości.

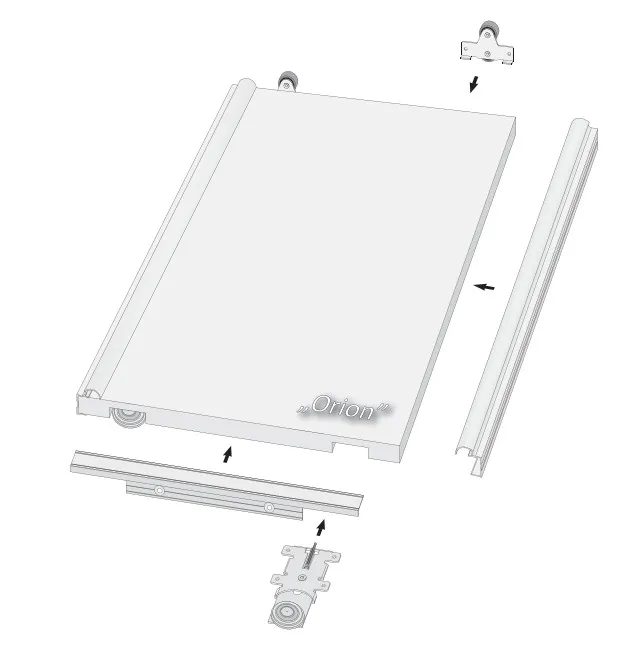

INSTRUKCJA MONTAŻU
