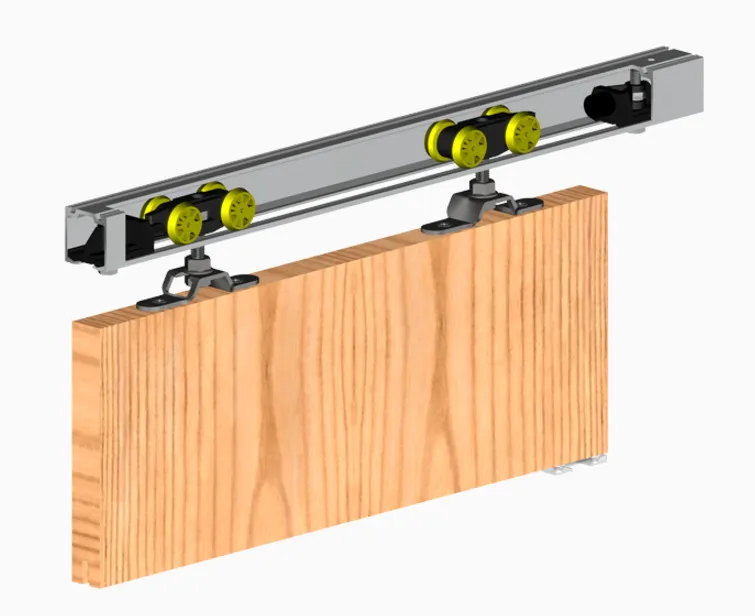

System Herkules do drzwi przesuwnych przejściowych.
Zastosowanie :
- do drzwi z płyty meblowej, drewna,metalu czy też kompozytów.
Główną zaletą systemu Herkules jest brak dolnego toru co umożliwia montaż drzwi przesuwnych pomiędzy pomieszczeniami.System do przesuwnych drzwi przejściowych.
Możliwość zastosowania systemu jednoczesnego przesuwu SYMETRIC umożliwiający jednoczesny przesuw dwóch skrzydeł drzwi nadając zabudowie funkcjonalność i wygodę.
Ciężar drzwi do 60 kg.
Grubość drzwi min.16 mm
Długość prowadnicy 1200 mm.
Max szerokość drzwi 600 mm.
Wózki łożyskowe.
Prowadnica aluminiowa.
Wysokość drzwi powinna być mniejsza od światła otworu o 60 mm.
Oznaczenia w instrukcji montażu:
L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu
Zestaw zawiera :
- prowadnica aluminiowa otworowana H2
- 2 szt. wózków 215-122
- 1 kpl. prowadnika 216-007
- 1 szt. klipstopera 321-038
- 1 szt. stopera 321-039
- 1 kpl. wkrętów,
- instrukcja montażu.
UWAGA: prowadnica jest dwa razy dłuższa od szerokości drzwi.
Firma VALCOMP udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.

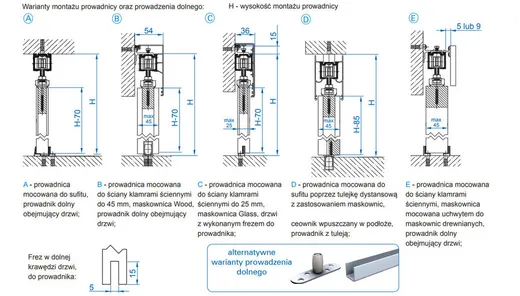

INSTRUKCJA MONTAŻU
