Zestaw HERKULES HS120 do 1 drzwi przejściowych / dł. 180 cm / 120 kg

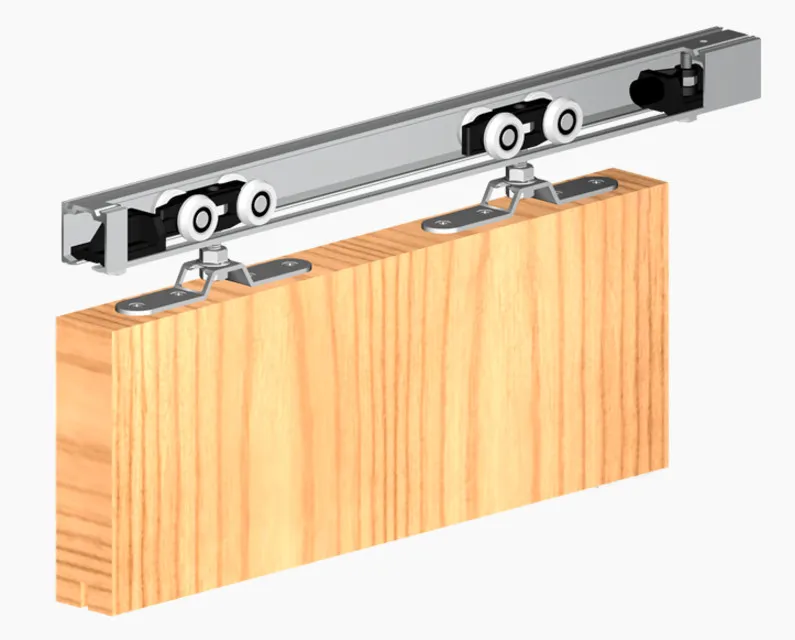

System Herkules do 1 sztuki drzwi przesuwnych przejściowych. Główną zaletą systemu Herkules jest brak dolnego toru, co umożliwia montaż drzwi przesuwnych pomiędzy pomieszczeniami. Istnieje możliwość zastosowania systemu jednoczesnego przesuwu Symetric, umożliwiającego jednoczesny przesuw dwóch skrzydeł drzwi, nadając zabudowie funkcjonalność i wygodę.
Firma Valcomp udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.
Zastosowanie: do drzwi z płyty meblowej, drewna, metalu czy też kompozytów
Specyfikacja:
- ciężar drzwi: do 120 kg
- grubość drzwi: min. 16 mm
- długość prowadnicy: 1800 mm
- maks. szerokość drzwi: 900 mm
- wózki łożyskowe
- prowadnica aluminiowa
- wysokość drzwi powinna być mniejsza od światła otworu o 60 mm

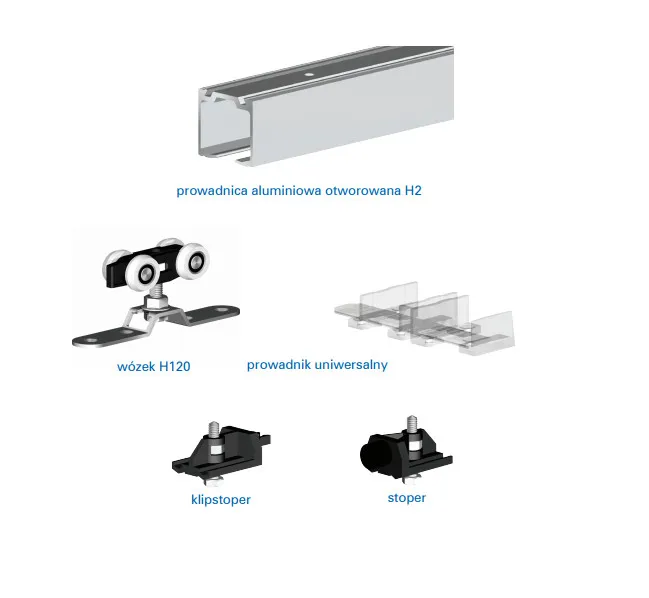

Zestaw zawiera następujące elementy:
- prowadnica aluminiowa otworowana H2
- 2 szt. wózków 215-123
- 1 kpl. prowadnika 216-007
- 1 szt. klipstopera 321-038
- 1 szt. stopera 321-039
- 1 kpl. wkrętów
- instrukcja montażu

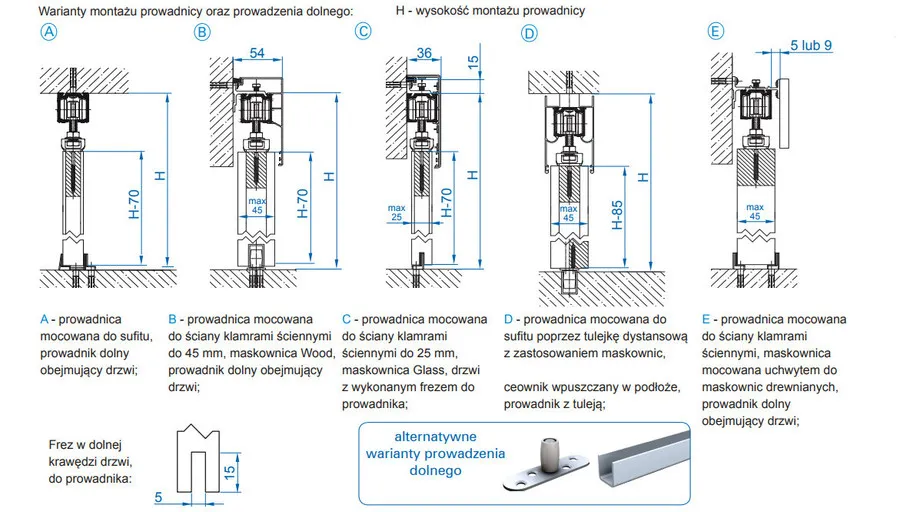

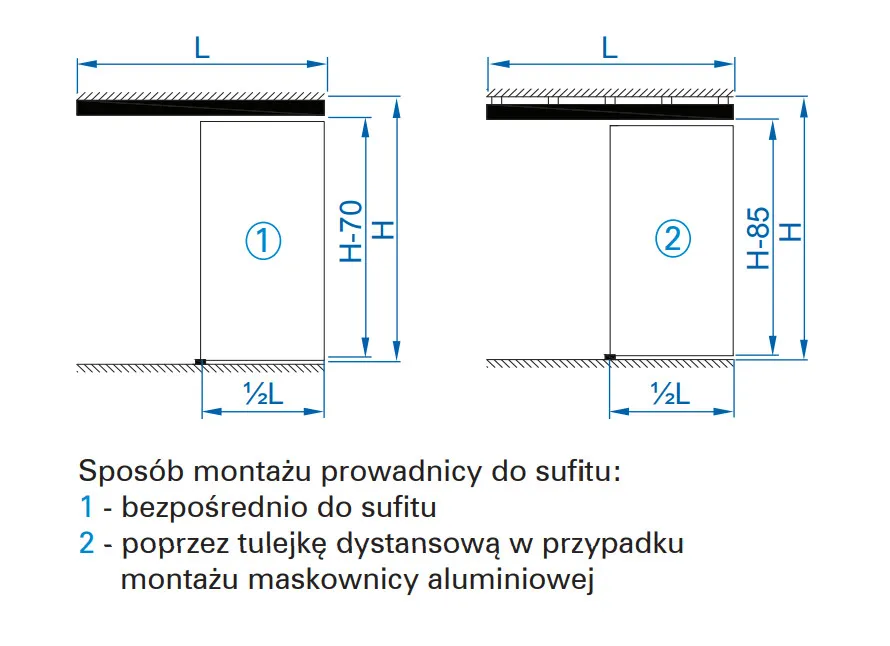

Oznaczenia w instrukcji montażu:
L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu
Uwaga! Prowadnica jest dwa razy dłuższa od szerokości drzwi.
INSTRUKCJA MONTAŻU
Świadectwo badań Herkules 120
