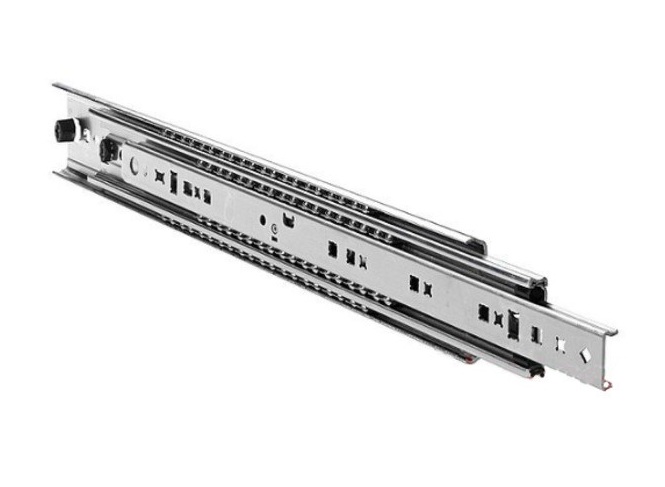

Prowadnica kulkowa DZ7957 / dł. 50.8 cm / 150 kg / wysuw 100%
Prowadnice DZ7957 do ciężkich i szerokich szuflad z funkcją rozłączania. Funkcja rozłączania umożliwia rozdzielenie elementów prowadnicy i zdecydowanie ułatwia montaż, co jest szczególnie pomocne w przypadku szerokich szuflad. Prowadnicę można również montować horyzontalnie (“płasko”) pod elementem wysuwanym, przy czym powoduje to zmniejszenie nośności prowadnicy do 25% wartości. Przy szerokich szufladach uchwyt powinien być zamontowany centralnie.
Zastosowanie:
- zapewnienie dostępu do automatów, np. bankomatów lub automatów sprzedażowych
- do przechowywania narzędzi
- w sklepach, wystawach i magazynach muzealnych
- w szerokich szufladach
- na liniach i stanowiskach montażowych
Dane techniczne:
- długość prowadnicy: 508 mm
- grubość prowadnicy: 19,1 mm
- wysokość prowadnicy: 70,8 mm
- udźwig: 150 kg na parę prowadnic
- wysuw: pełny 100%
- materiał: stal ocynkowana
- duża stabilność dla szerokich szuflad do 1000 mm

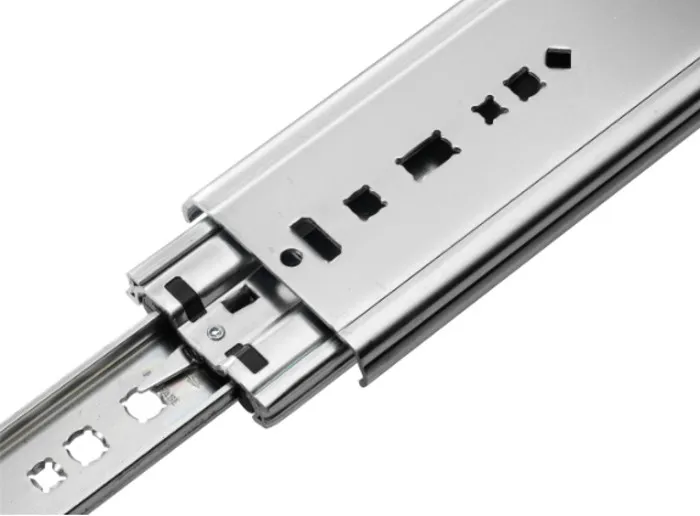

- zintegrowany mechanizm rozłączania
- testowana na 80 000 cykli
- zalecane elementy złączne: M5/M6 z łbem stożkowym

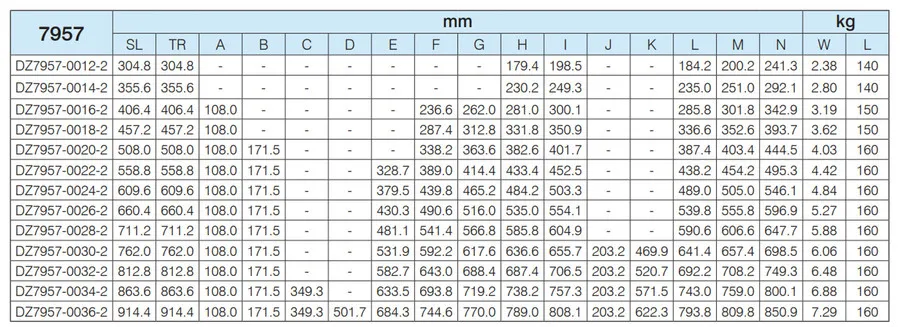

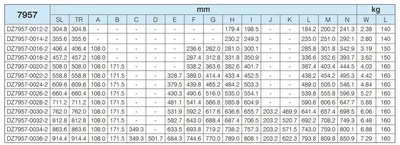

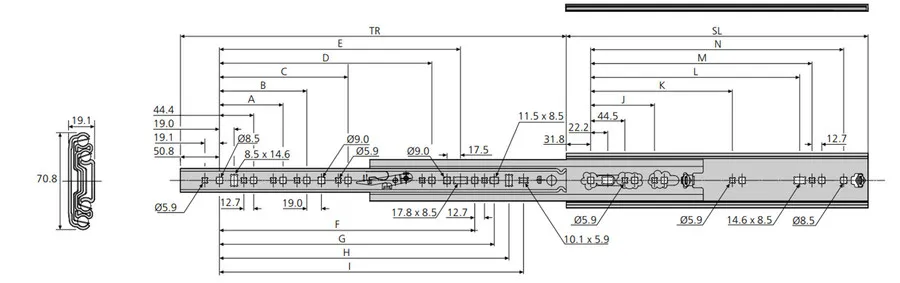

Oznaczenia zastosowane w tabeli:
- SL - długość
- TR - wysuw
- L - obciążenie
- W - waga
Prowadnice sprzedawane w komplecie (prawa + lewa).

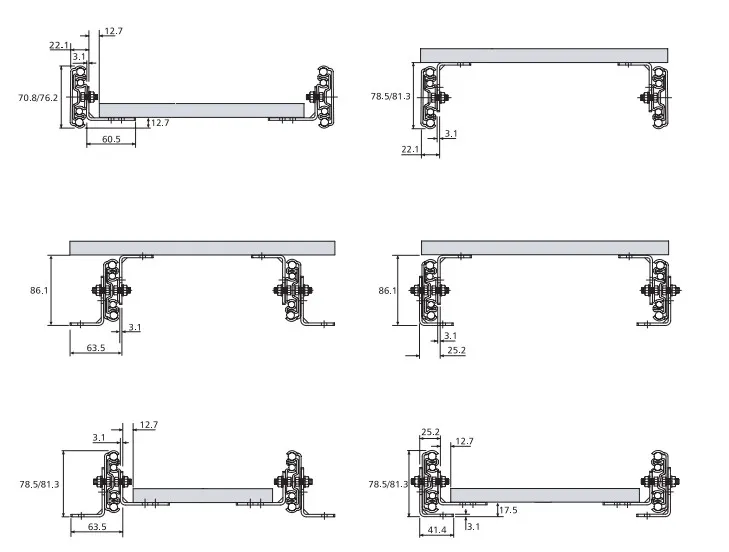

Opcjonalne można zastosować kątowniki DZ634xx umożliwiające montaż prowadnic od spodu i z boku. Do kątowników producent zaleca zastosowanie śrub M6 z łbem stożkowym. Kątowniki należy zakupić osobno.
