Zestaw ARES 2 AR20 do 3 drzwi przesuwnych / dł. 200 cm / 70 kg

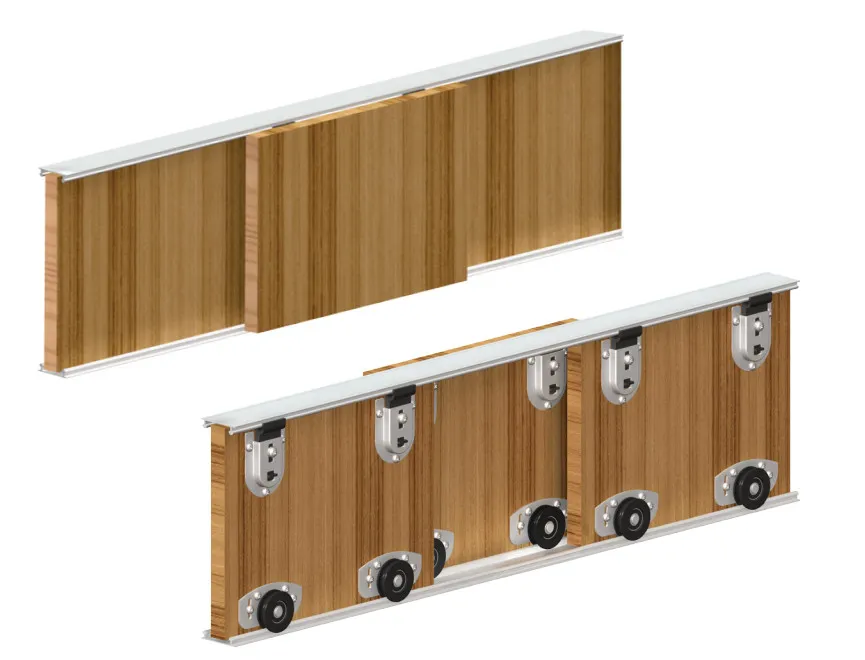

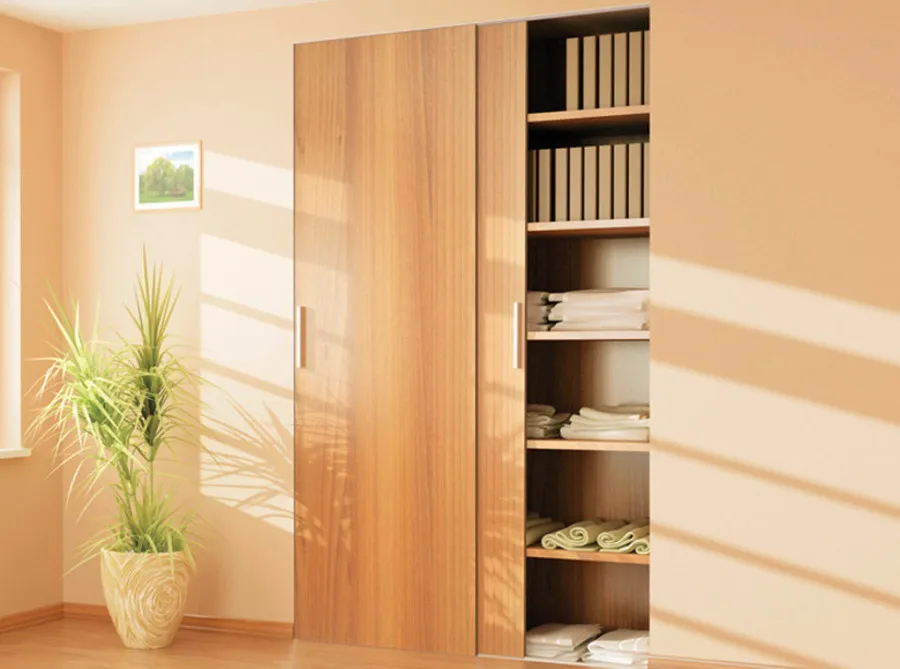

System ARES 2 do trzech sztuk drzwi przesuwnych w szafach i zabudowach wnęk. Systemy Valcomp charakteryzują się łatwym montażem, cichym i łatwym przesuwem.
Firma Valcomp udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.
Specyfikacja:
- ciężar drzwi: do 70 kg
- grubość drzwi: od 16 mm
- długość prowadnicy: 2000 mm

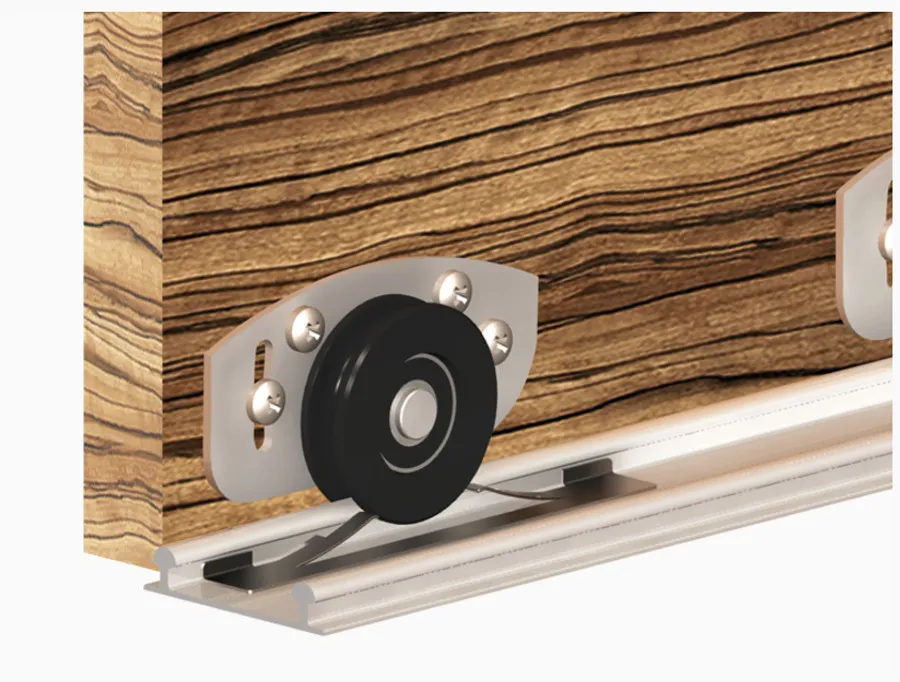

- wózki łożyskowe
- prowadnica aluminiowa

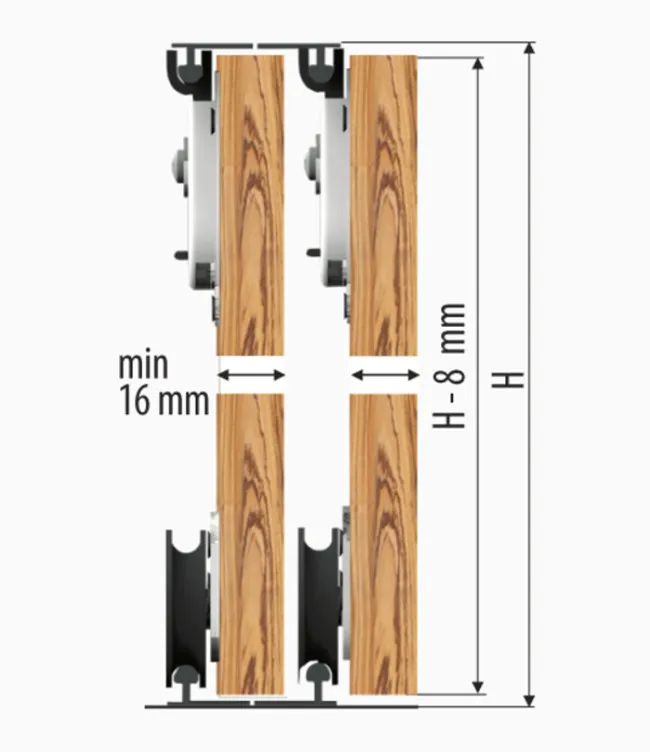

- wysokość drzwi powinna być mniejsza od światła otworu o 8 mm

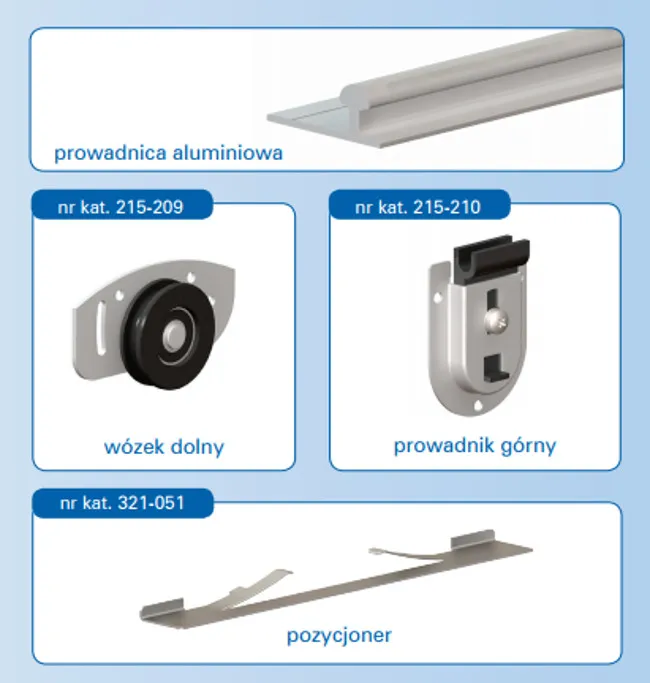

Zestaw zawiera następujące elementy:
- 4 szt. prowadnicy aluminiowej
- 6 szt. wózków dolnych 215-209
- 6 szt. prowadnika górnego 215-210
- 3 szt. pozycjoner 321-051
- 1 kpl. wkrętów
- instrukcja montażu

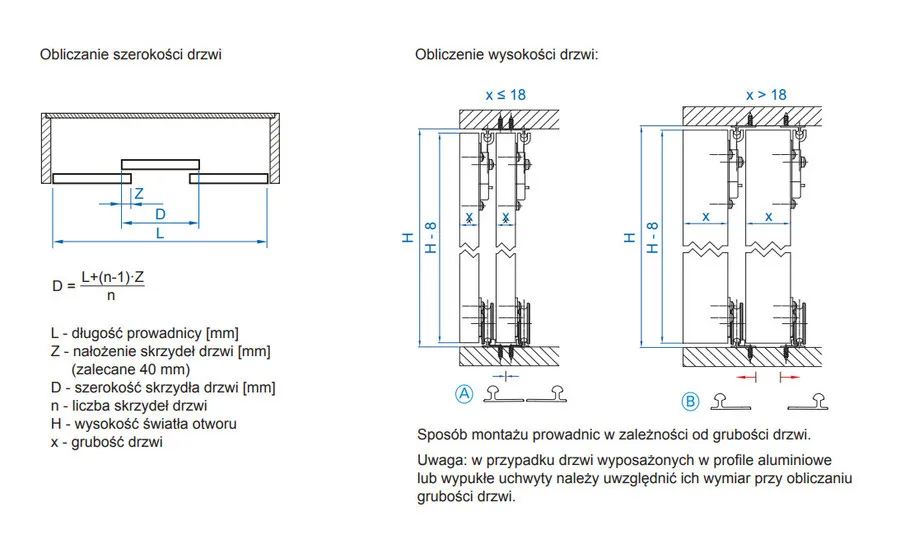

Oznaczenia w instrukcji montażu:
L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu
INSTRUKCJA MONTAŻU
