Zestaw JUPITER JU24 do 1 drzwi przejściowych / dł. 240 cm / 30 kg
Główną zaletą systemu Jupiter do 1 sztuki drzwi przesuwnych przejściowych jest brak dolnego toru, co umożliwia montaż drzwi przesuwnych pomiędzy pomieszczeniami. Systemy Valcomp charakteryzują się łatwym montażem, cichym i łatwym przesuwem.
Firma Valcomp udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.
Zastosowanie: do drzwi z płyty meblowej lub drewna
Specyfikacja:
- ciężar drzwi: do 30 kg
- grubość drzwi: od 16-40 mm
- długość prowadnicy: 2400 mm
- max. szerokość drzwi: 1200 mm
- wózki łożyskowe
- prowadnica aluminiowa
- wysokość drzwi powinna być mniejsza od światła otworu o 55 mm

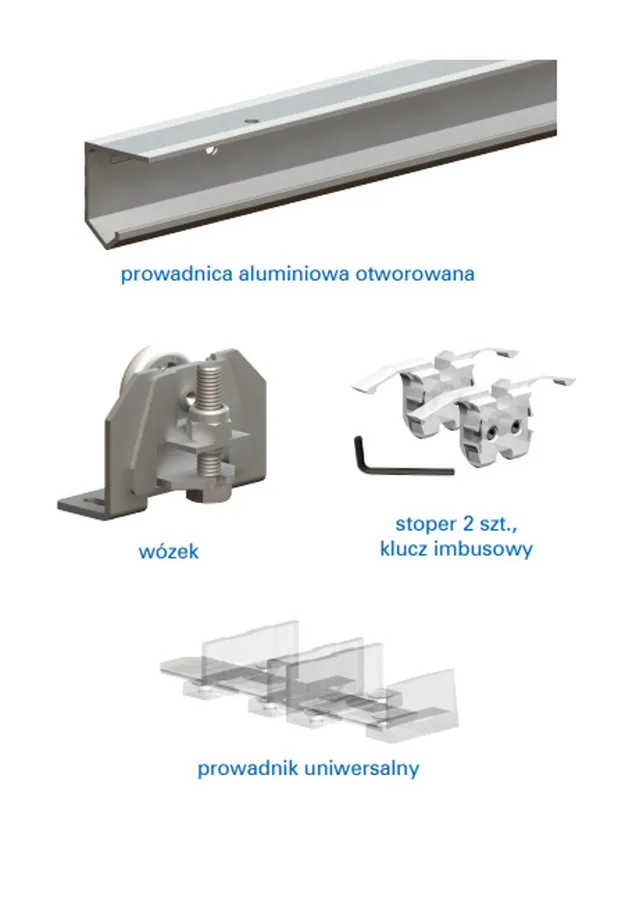

Zestaw zawiera następujące elementy:
- prowadnica aluminiowa otworowana
- 2 szt. wózków 215-001
- 1 szt. prowadnika uniwersalnego 216-007

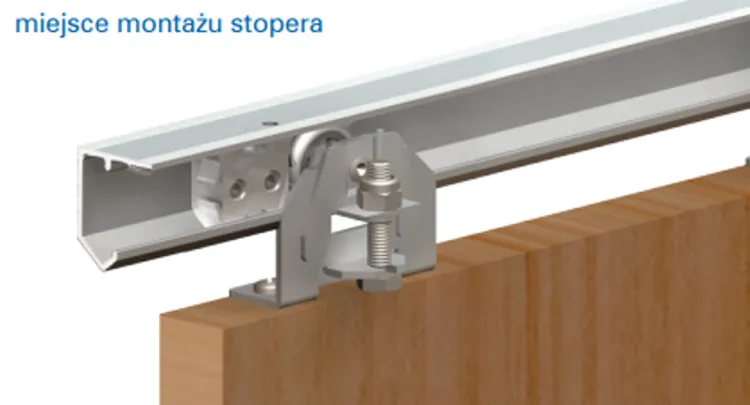

- 1 szt. stopera 321-042
- 1 kpl. wkrętów
- instrukcja montażu
Oznaczenia w instrukcji montażu:
L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu
INSTRUKCJA MONTAŻU
