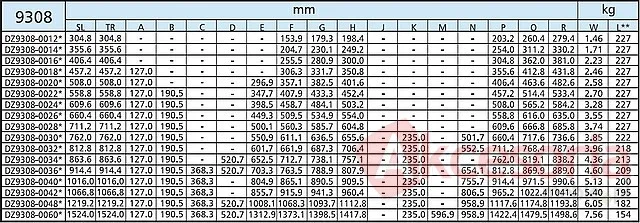

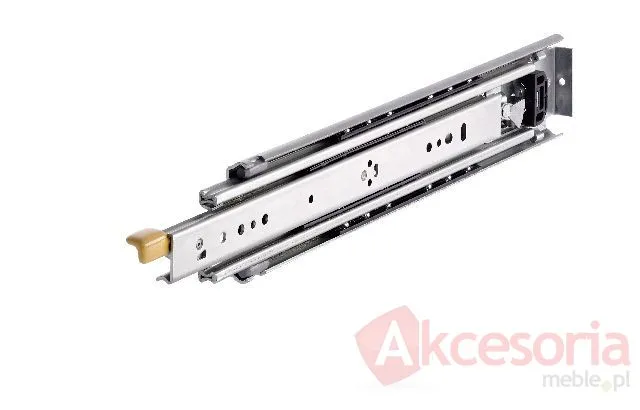

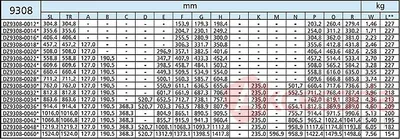

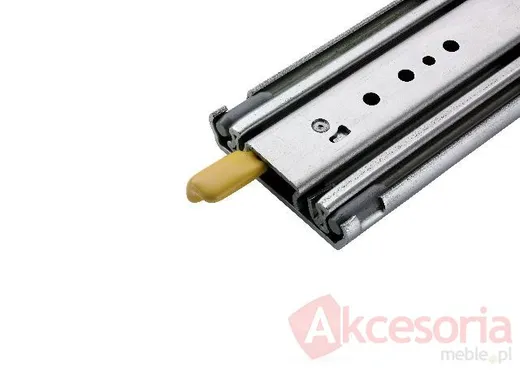

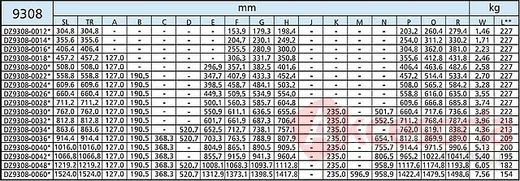

Opis produktu PRAWA Profesjonalna prowadnica kulkowa DZ9308 firmy Accuride wykonana ze stali w jasnym ocynku.Prowadnica DZ9308-0016 ma długość 406.40mm, udźwig 227kgPosiada blokadę wysuwu w pozycjach wsuniętej i wysuniętej.Odblokowanie za pomocą zewnętrznej żółtej dźwigni wystającej z przodu prowadnicy.Każda prowadnica i prawa i lewa posiada własną dźwignię.Prowadnice 9308 przystosowane są do obciążeń - od 154kg do 227 kg na parę prowadnic.Produkowane w długościach od 304.80mm do 1524.00mm.Wysuw pełny 100%Grubość prowadnicy 19.1 mmWysokość prowadnicy 76.2 mmMożna do niej dokupić kątowniki DZ634 umożliwiające montaż od spodu i z boku. Zdjęcie nr 5.Ponieważ prowadnica 9308 różni się od prowadnicy 9301 tylko dźwignią blokującą można je montować razem w jednej szufladzie.np prawa prowadnica 9308 z blokadą lewa 9301 bez blokady. Muszą być tej samej długości. SL-długośćTR-wysuwL-obciążenieKPL = prawa + lewa Rysunki techniczne DXF Instrukcja instalacji Producent:
