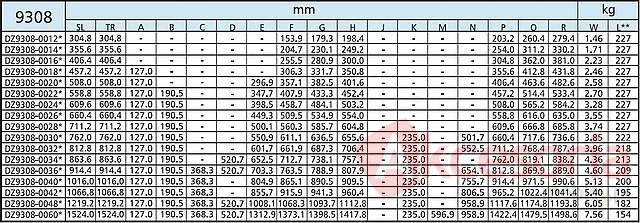

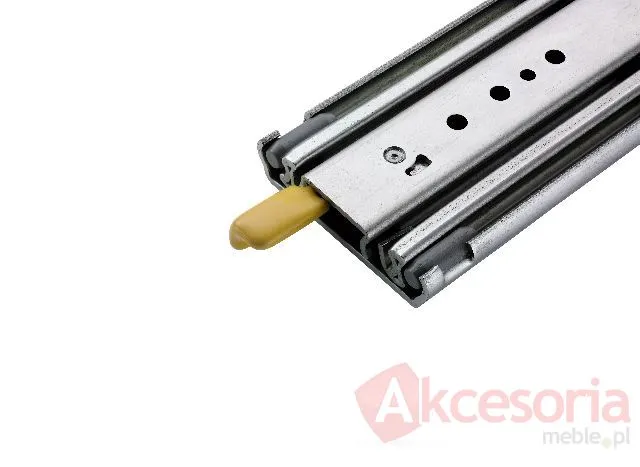

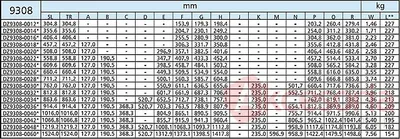

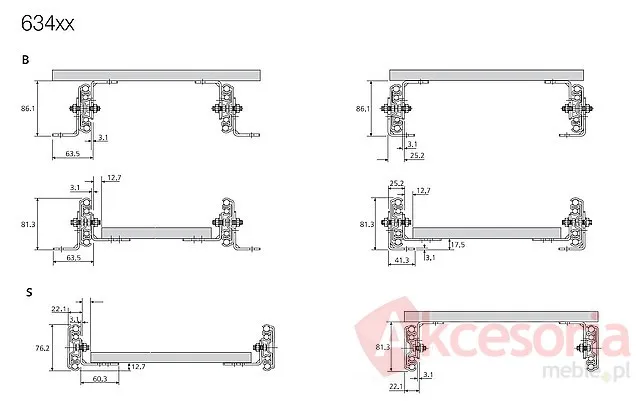

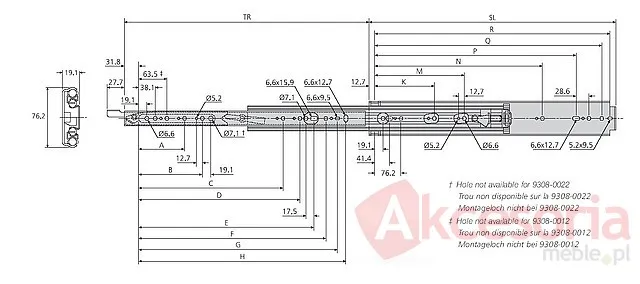

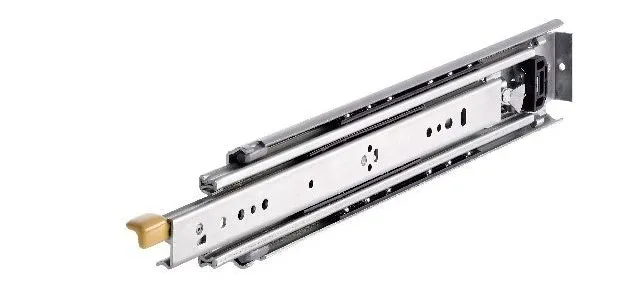

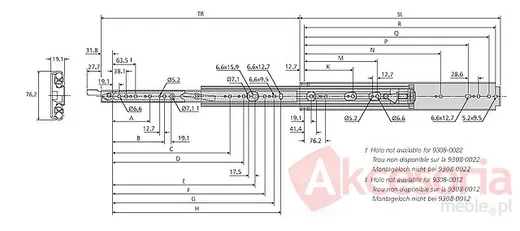

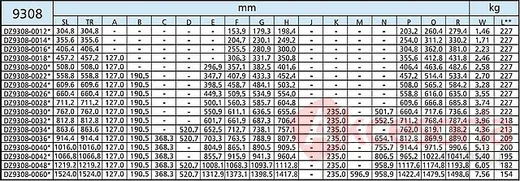

Opis produktu LEWA Profesjonalna prowadnica kulkowa DZ9308 firmy Accuride wykonana ze stali w jasnym ocynku. Prowadnica DZ9308-0018 ma długość 457.20mm, udźwig 227kg Posiada blokadę wysuwu w pozycjach wsuniętej i wysuniętej. Odblokowanie za pomocą zewnętrznej żółtej dźwigni wystającej z przodu prowadnicy. Każda prowadnica i prawa i lewa posiada własną dźwignię. Prowadnice 9308 przystosowane są do obciążeń - od 154kg do 227 kg na parę prowadnic. Produkowane w długościach od 304.80mm do 1524.00mm. Wysuw pełny 100% Grubość prowadnicy 19.1 mm Wysokość prowadnicy 76.2 mm Można do niej dokupić kątowniki DZ634 umożliwiające montaż od spodu i z boku. Zdjęcie nr 5. Ponieważ prowadnica 9308 różni się od prowadnicy 9301 tylko dźwignią blokującą można je montować razem w jednej szufladzie. np prawa prowadnica 9308 z blokadą lewa 9301 bez blokady. Muszą być tej samej długości. SL-długość TR-wysuw L-obciążenie KPL = prawa + lewa Rysunki techniczne DXF Instrukcja instalacji Producent:
