Zestaw HORUS HR30 do 3 drzwi przesuwnych / dł. 300 cm / 45 kg

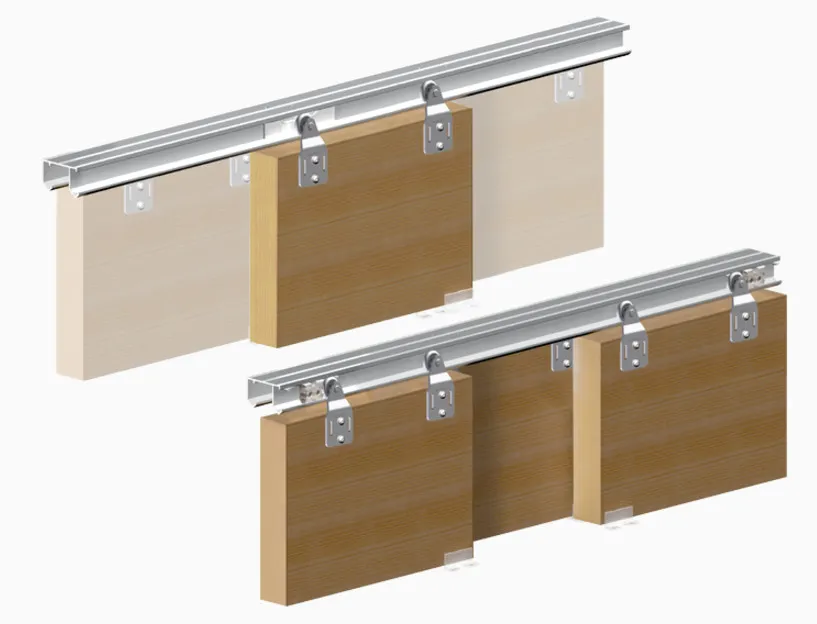

Główną zaletą systemu Horus do 3 sztuk drzwi przesuwnych przejściowych jest brak dolnego toru, co umożliwia montaż drzwi przesuwnych pomiędzy pomieszczeniami.
Firma Valcomp udziela 25-letniej gwarancji na bezawaryjną pracę systemu jezdnego oraz zapewnia, że jest on wolny od wad materiałowych i fabrycznych.
Zastosowanie: do drzwi z płyty meblowej lub drewna
Specyfikacja:
- ciężar drzwi: do 45 kg
- grubość drzwi: 16-40 mm
- długość prowadnicy: 3000 mm

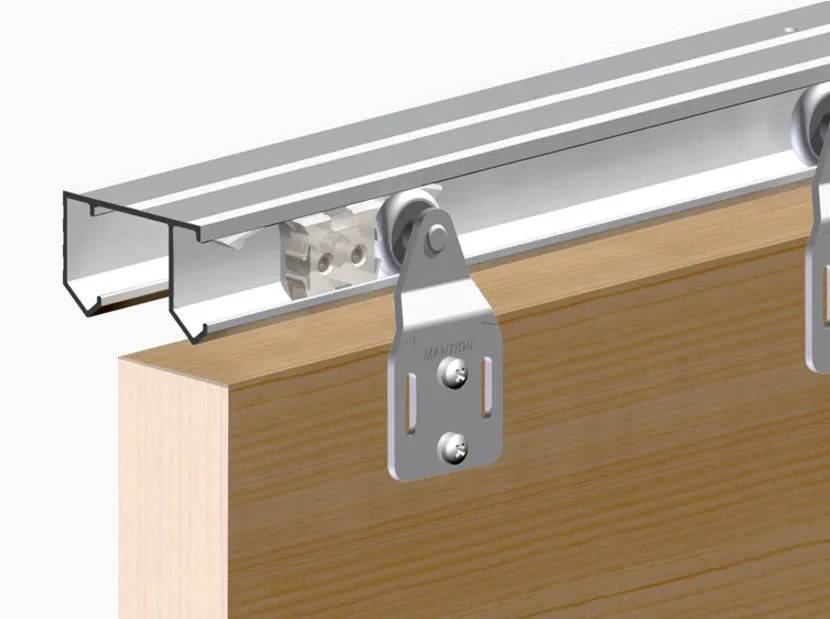

- wózki łożyskowe: nylonowe rolki z tworzywa sztucznego na łożyskach kulkowych

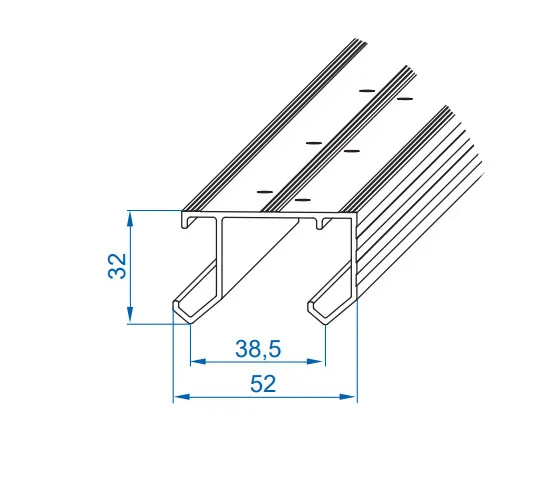

- prowadnica aluminiowa

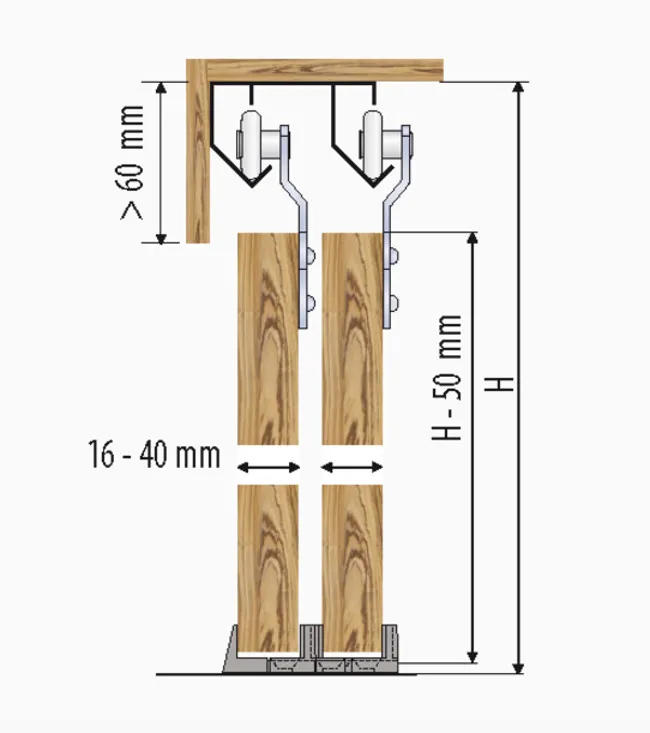

- wysokość drzwi powinna być mniejsza od światła otworu o 50 mm

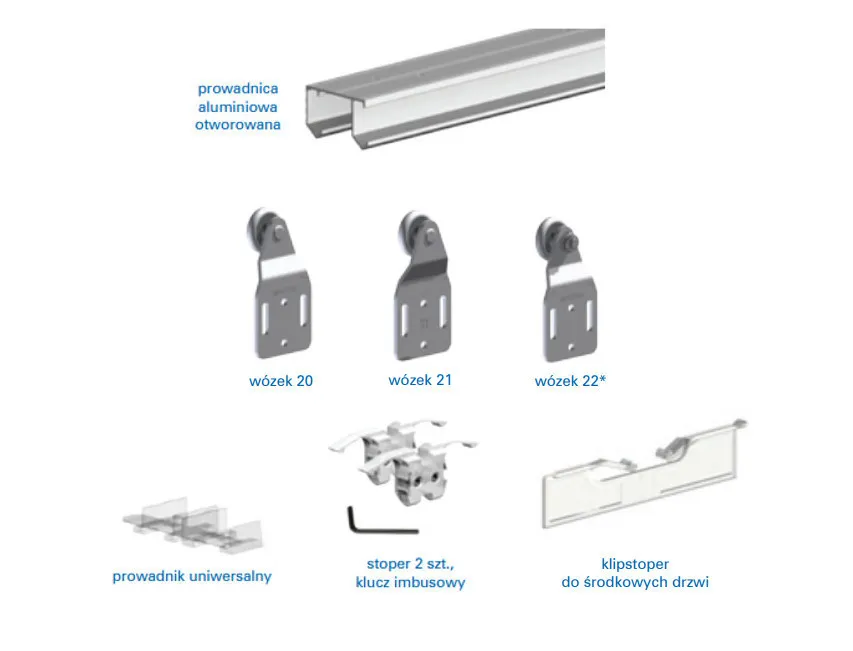

Zestaw zawiera następujące elementy:
- prowadnica aluminiowa otworowana
- 2 szt. wózków 215-113
- 2 szt. wózków 215-214
- 2 szt. wózków 215-115
- 2 kpl. prowadnika uniwersalnego 216-007
- 1 kpl. stoper 321-042

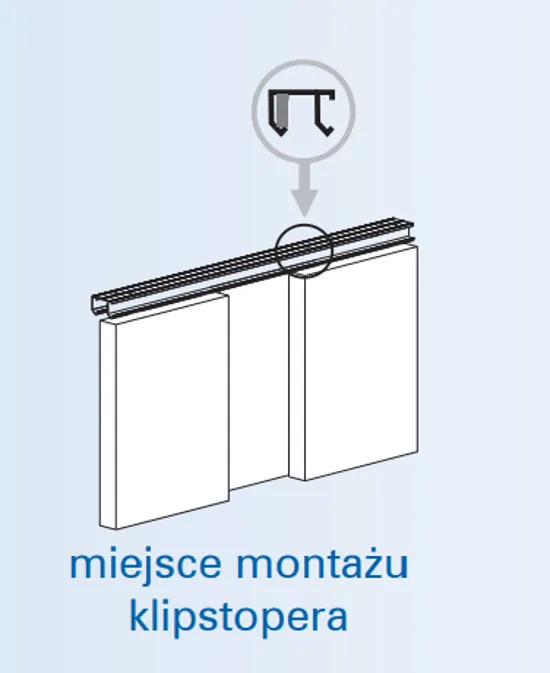

- 1 kpl. klipstoper 321-049
- 1 kpl. wkrętów
- instrukcja montażu

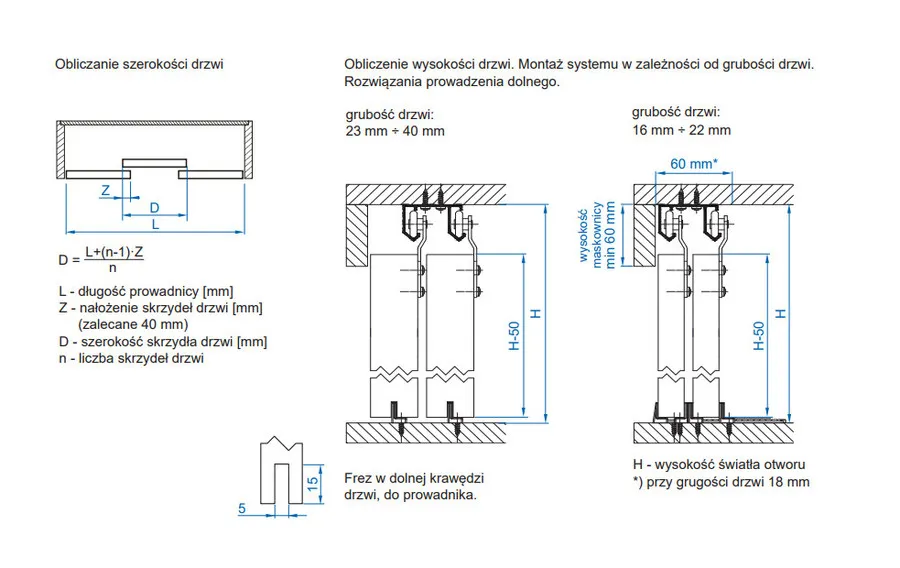

Oznaczenia w instrukcji montażu:
L - długość prowadnicy (mm)
Z - nałożenie skrzydeł drzwi (mm) (zalecane 40 mm)
D - szerokość skrzydła drzwi (mm)
H - wysokość światła otworu
INSTRUKCJA MONTAŻU
